很多人对TGV（Through Glass Via）的理解，还停留在“工艺路线成立”：激光打标、湿法刻蚀、再金属化，一条路径打通，看起来只剩工程放大问题。但这份材料把问题推向了另一个方向——真正的约束不在“路径是否存在”，而在不同玻璃、不同结构参数、不同批量条件下，这条路径能否保持一致性与可控性。例如，激光改性区域刻蚀速率可达到至少5倍差异，但这本身只是局部优势；与此同时，不同玻璃类型直接改变刻蚀速率、锥角、化学条件选择，甚至影响整个周期时间与良率窗口。

当通孔进入规模制造阶段，问题从“形成结构”转移为“维持结构”。

01|玻璃基板的吸引力，建立在一组同时成立的约束上

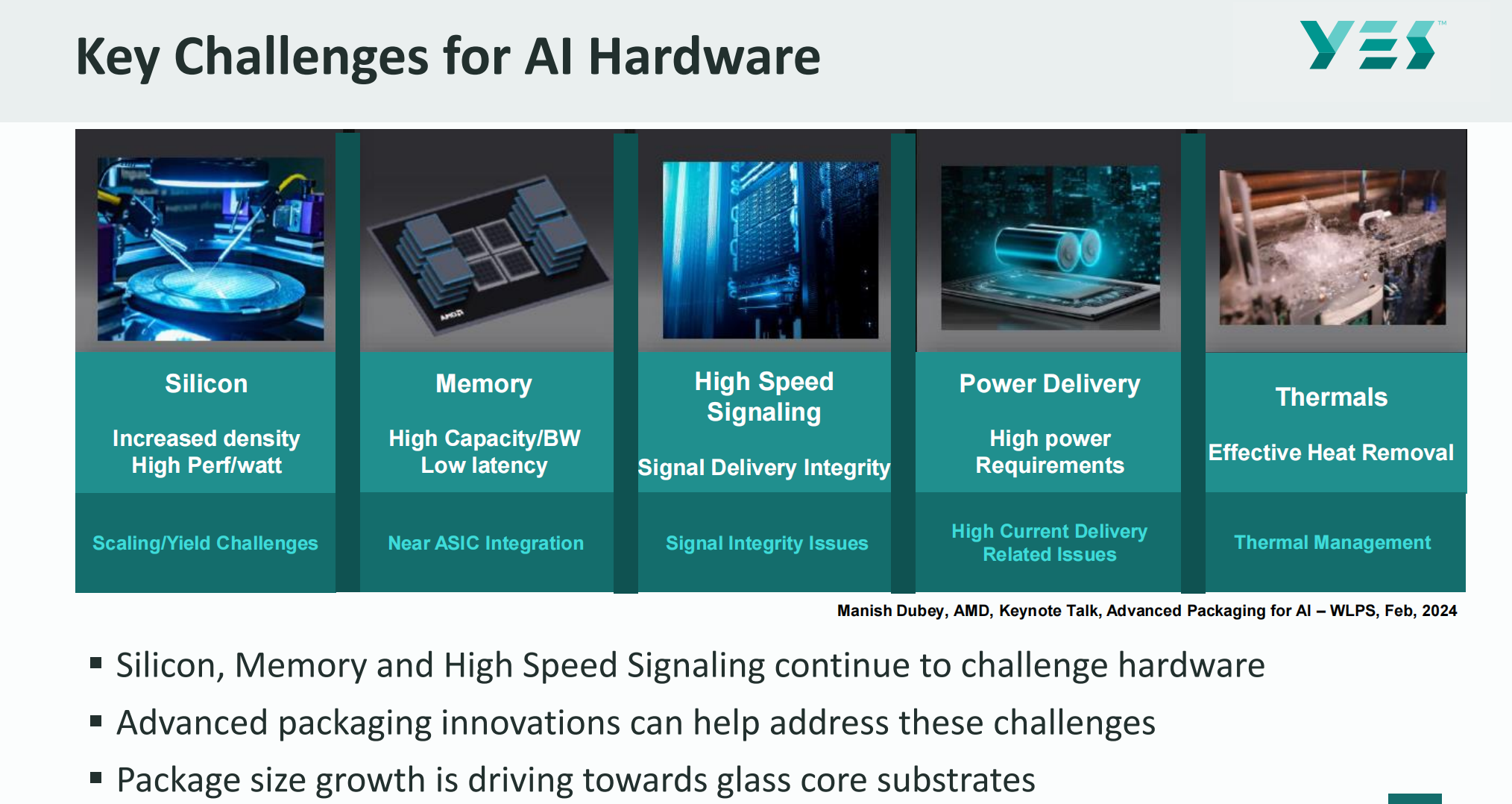

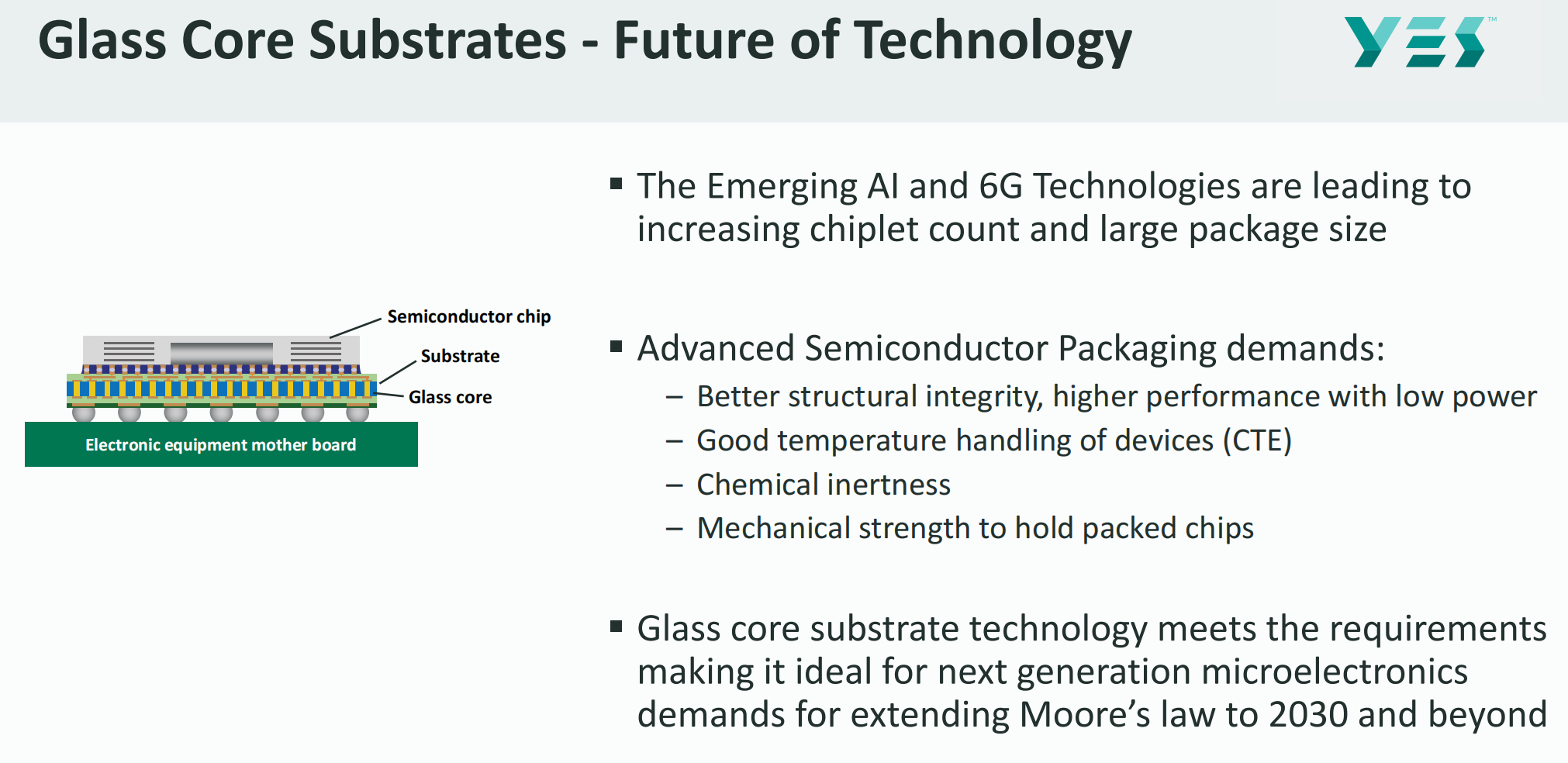

AI和先进封装推动下，封装尺寸变大、chiplet数量增加，对基板提出的要求已经不是单一指标，而是一组同时成立的条件：结构强度、热匹配（CTE）、化学惰性以及高密度互连能力。

         玻璃之所以被推上台面，是因为它在这些维度上形成了组合优势：既能承载更大尺寸封装，又具备更好的热稳定性和机械强度。这也是材料中明确给出的判断——玻璃核心基板正在被视为延续摩尔定律至2030年后的关键路径之一。

         但这个“成立”，从一开始就带着条件：

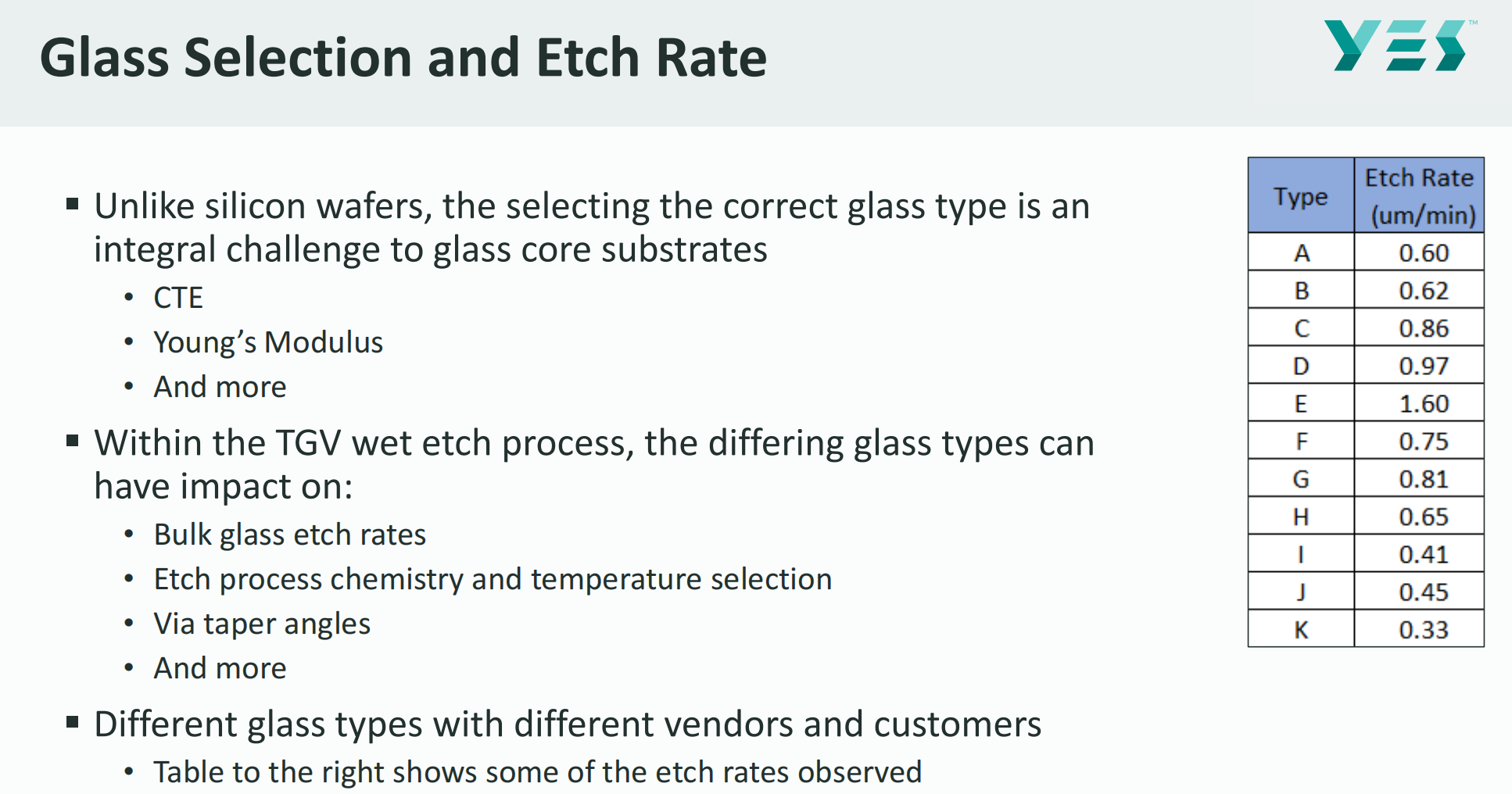

· 玻璃不是单一材料，不同类型带来CTE、杨氏模量差异

·不同玻璃直接改变刻蚀行为，而不是简单的“参数微调”

·工艺窗口并非天然宽容，而是需要重新建立

          这意味着，玻璃基板的可行性，并不是材料属性本身决定的，而是材料与工艺之间是否能形成稳定耦合。

玻璃带来的不是简单性能提升，而是把材料选择变成工艺变量。

02|LMCT不是解决方案，而是把问题转移到了“选择性控制”

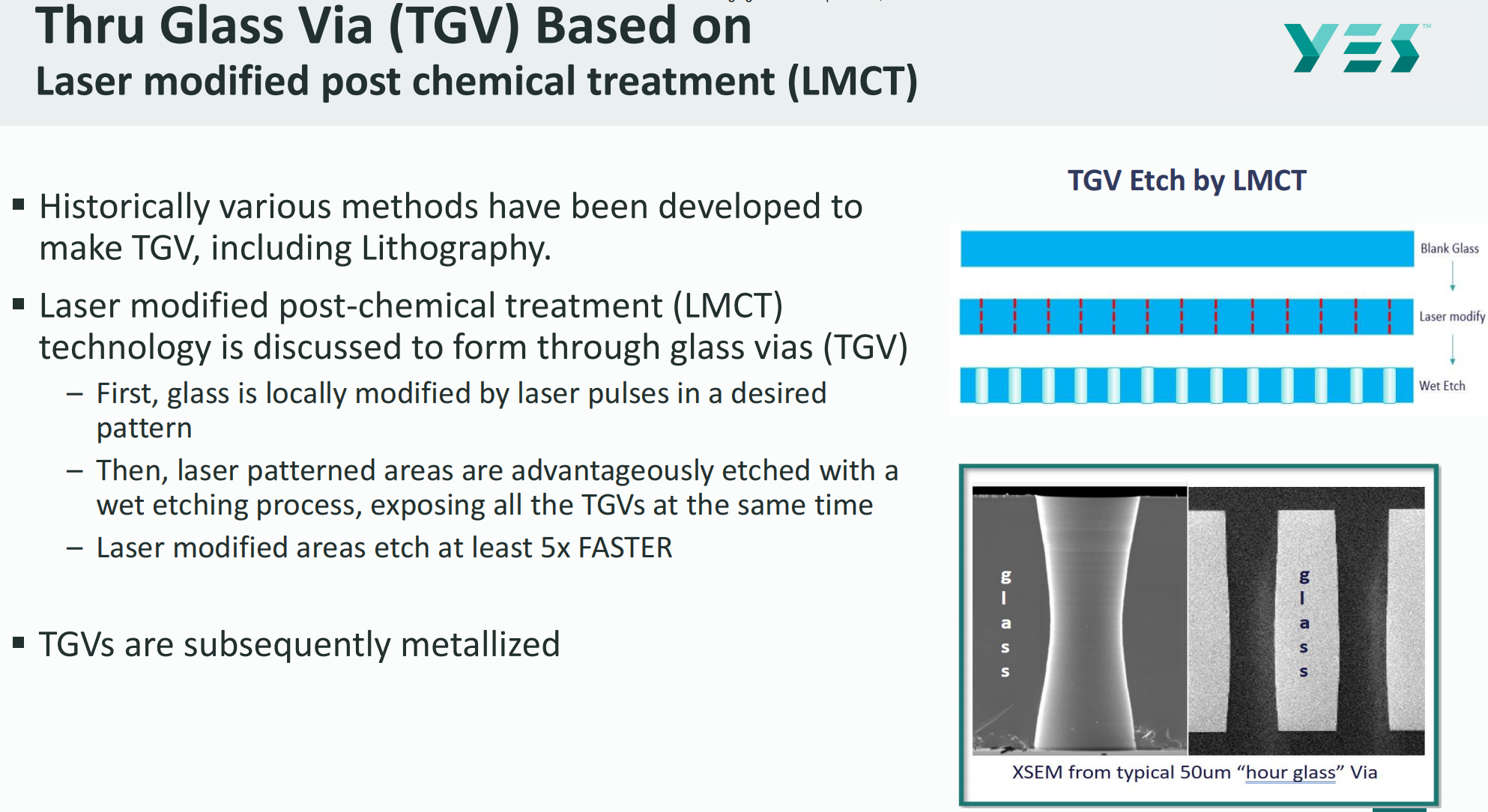

LMCT（Laser Modified Chemical Treatment）的核心逻辑很清晰：

·激光先局部改性玻璃

·改性区域在湿法刻蚀中被优先溶解

·实现一次性贯穿多个通孔

          其中最关键的能力，是改性区与未改性区之间的刻蚀速率差（≥5x）。

这看起来像是一个“放大窗口”的技术突破，但实际工程问题恰恰在这里暴露：

·选择性越高，对工艺稳定性的依赖越强

·一旦刻蚀条件波动，差异被放大而不是被吸收

·结构形貌（锥角、腰部直径）对时间极其敏感

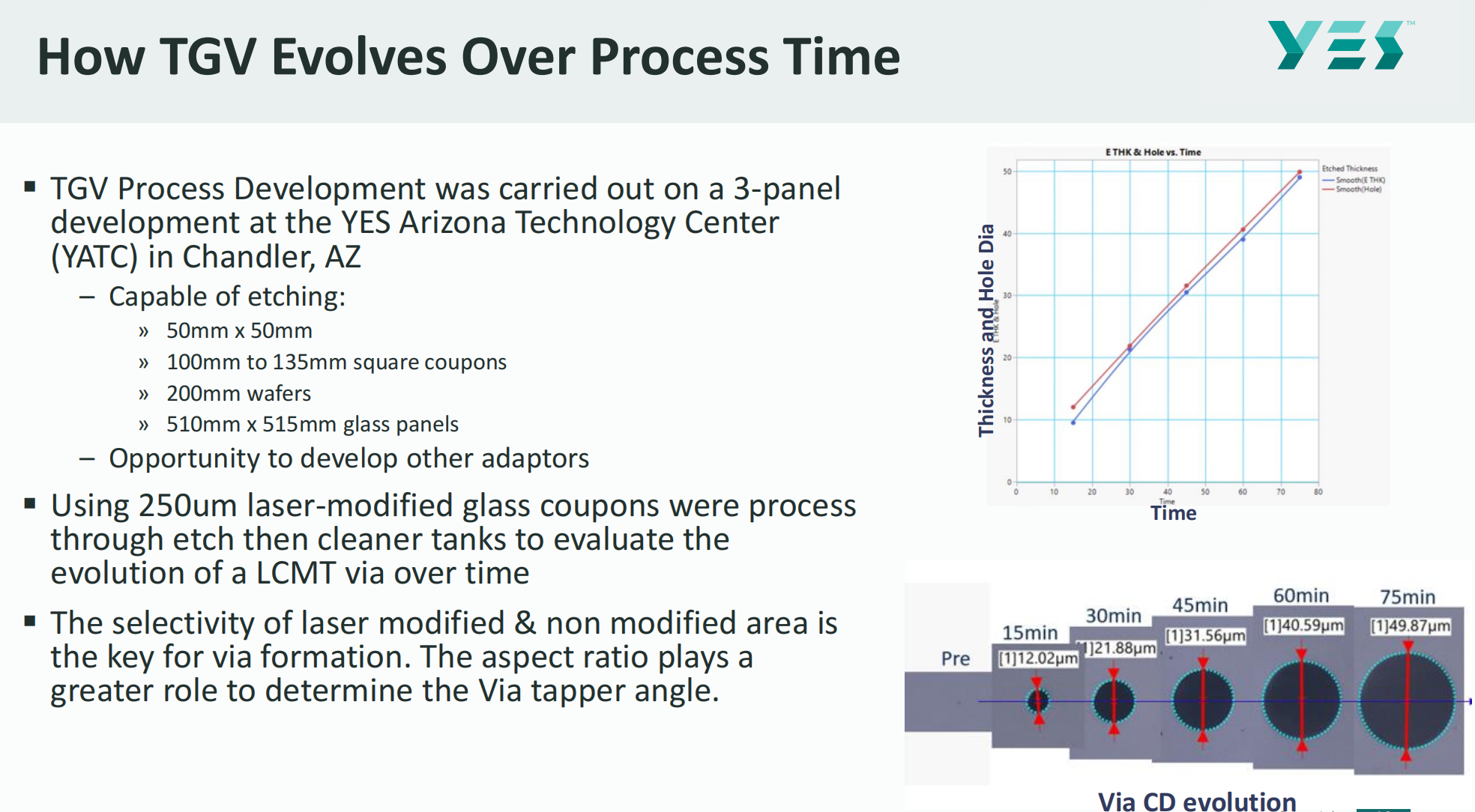

         材料中给出了一个关键现象：随着刻蚀时间推进，via的直径、厚度、形貌持续演化，而选择性与纵横比共同决定最终锥角。

所谓“高选择性”，本质上是在用更强的非线性换更窄的控制窗口。

这直接带来一个系统约束：

·不是所有via尺寸都能用同一套工艺

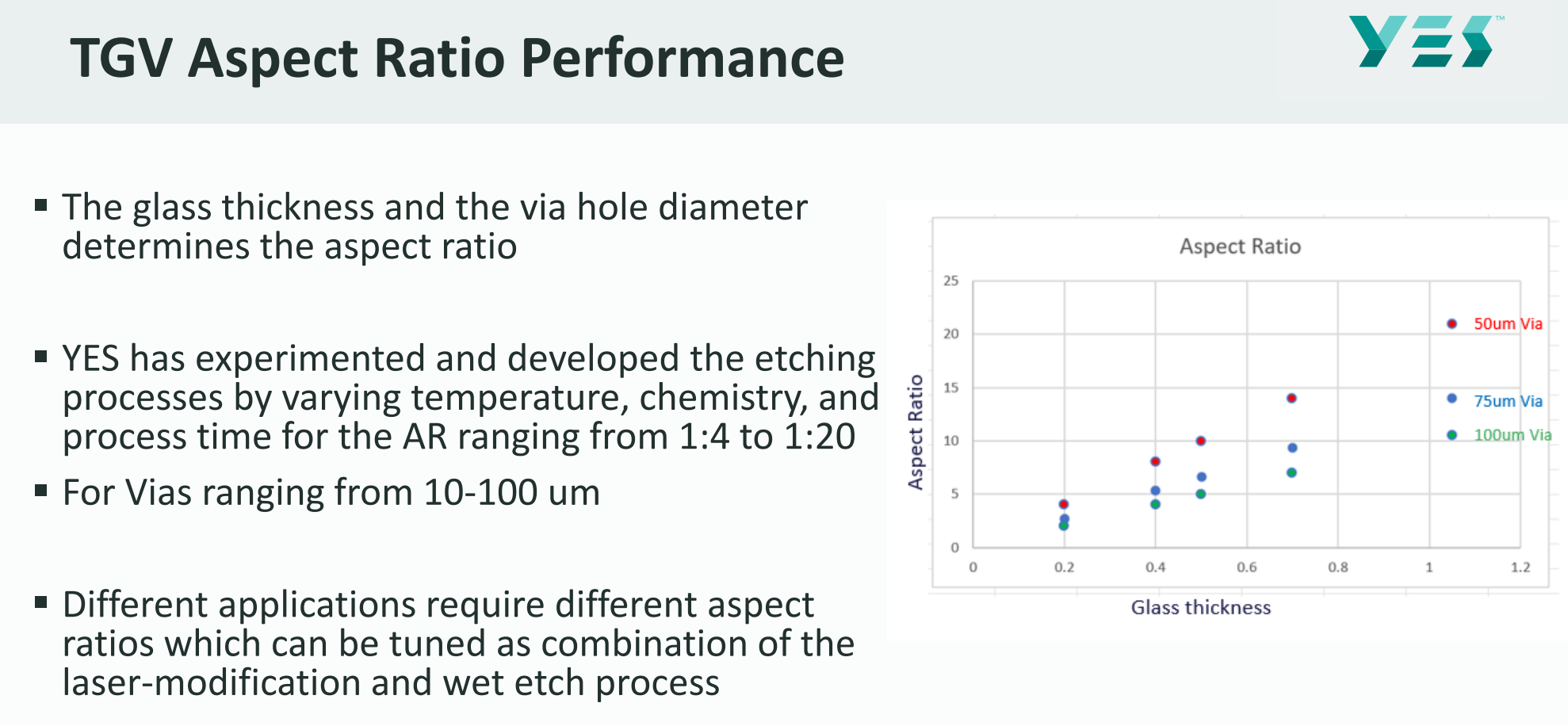

·纵横比（1:4到1:20）需要通过激光+湿法联合调参实现

·不同应用，对形貌的容忍度完全不同

          换句话说，LMCT并没有消灭复杂性，而是把复杂性集中到了“参数耦合”上。

03|真正的分水岭在HVM：刻蚀变成“系统稳定性问题”

当工艺从实验室走向量产，问题再次发生迁移。

材料中反复强调的不是“刻蚀能力”，而是：

·面板级均匀性（<1%）

·厚度变化控制（TTV约5µm）

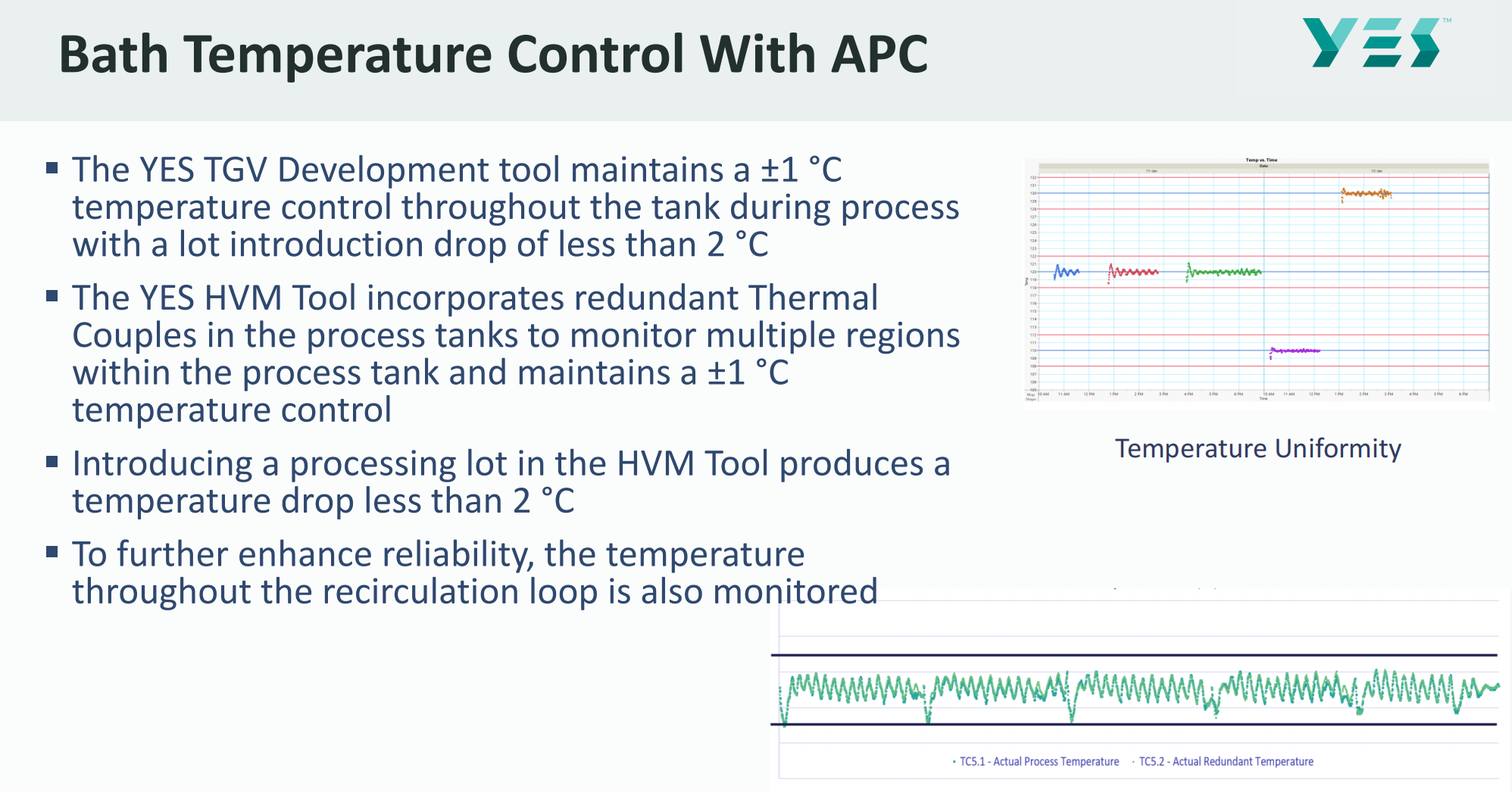

·温度稳定（±1°C）

·浴液浓度与pH的实时反馈控制

         这些指标指向同一个核心问题：刻蚀不再是材料反应，而是系统工程。

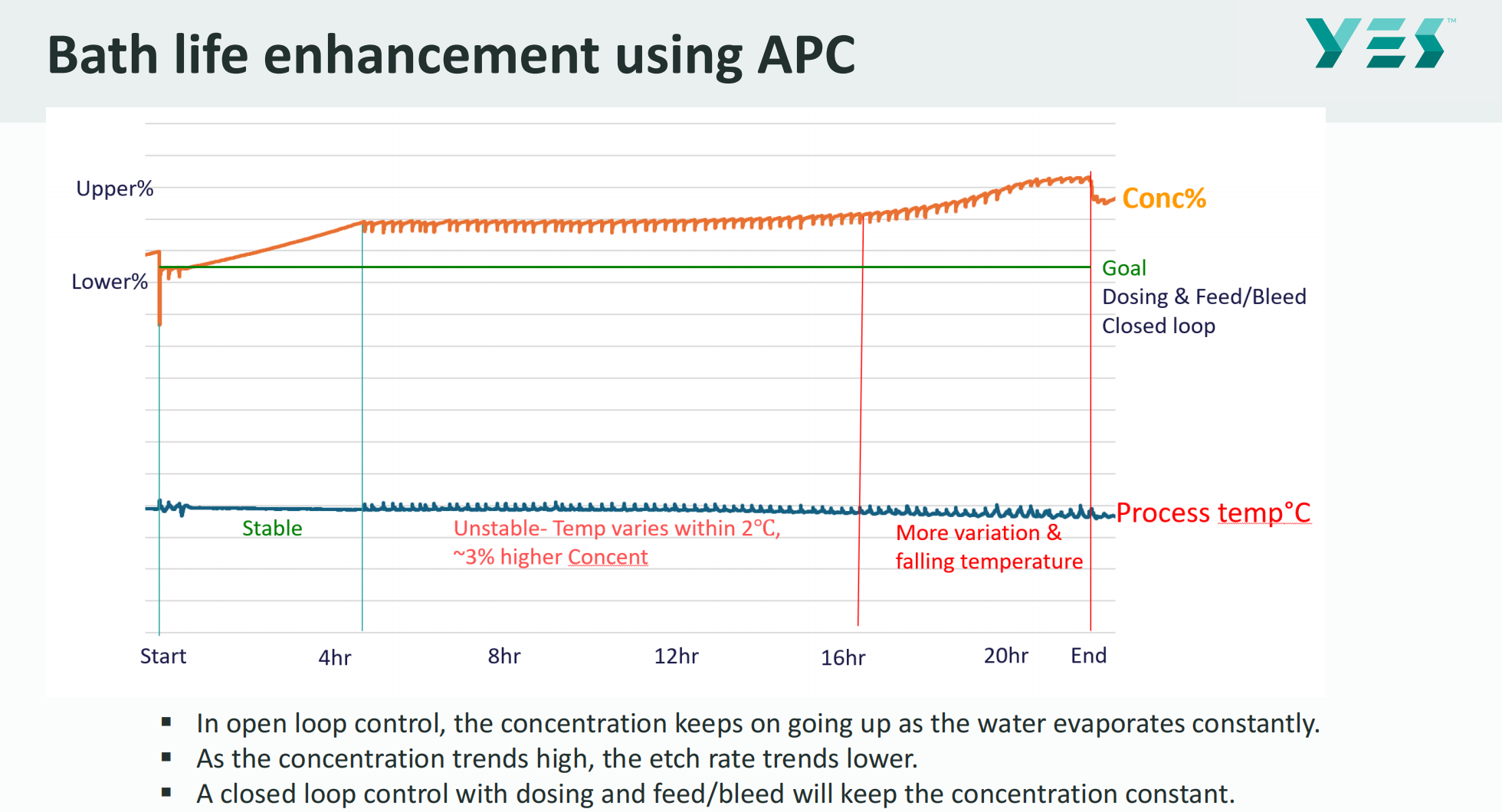

一个典型例子是化学浴的演化：

·开环控制下，水分蒸发导致浓度上升

·浓度上升反而使刻蚀速率下降

·过程进入“越运行越偏离”的状态

          解决方式不是优化配方，而是引入：

·feed/bleed（进排液）

·实时电导率与pH反馈

·自动补偿与温控系统

          刻蚀速率不再由化学决定，而由控制系统维持。

这也解释了为什么文中把APC（Advanced Process Control）放在与刻蚀工艺同等重要的位置：

·工艺参数本身并不稳定

·稳定性来自闭环控制，而非材料本性

·HVM能力，本质是控制能力

结尾

玻璃通孔的难点，从来不是“有没有路径”，而是这条路径在不同材料、不同尺寸、不同批量条件下还能不能保持一致性。

激光改性提供了选择性，湿法刻蚀提供了效率，但真正决定能否进入大规模应用的，是：

·不同玻璃类型带来的不确定性

·高选择性带来的窗口收缩

·以及必须用系统控制去抵消的工艺漂移

玻璃基板确实在逼近下一代封装的关键位置，但它并没有让问题变简单，而是把竞争焦点从“结构能力”推向了“工艺—材料—控制三者之间的耦合能力”。

来源：《半导体产业报告》

免责申明：文章版权归原作者所有，如您（单位或个人）认为内容有侵权嫌疑，敬请立即通知我们，我们将第一时间予以更改或删除。
