同样是拉力异常，不同断裂位置对应的原因可能完全不同。

如果拉力低是因为第一焊点界面脱开，问题可能在焊盘污染、氧化、超声不足或温度不足。

如果断在颈部，反而可能是超声过强、金球形貌异常、线材偏硬或劈刀状态不佳、拉弧异常或拉弧参数不佳。

如果第二焊点鱼尾异常，就不能只盯第一焊点参数，还要看尾焊点成形、劈刀磨损和线弧程序。

所以，引线键合异常不能只看一个拉力均值，也不能只看剪切结果。更可靠的做法是：把拉力、剪切、焊点形貌和参数窗口放在一起看。

引线键合常用的判断手段包括拉力测试、剪切测试和显微形貌观察。三者关注点不同。

拉力测试：看整体连接强度

拉力测试反映线材、第一焊点、颈部、线弧、第二焊点共同作用后的结果。它能告诉你连接强度是否足够，但单独看拉力数值，很难直接判断根因。

剪切测试：看第一焊点界面结合

球剪测试主要用于判断第一焊点的界面结合质量，比如是否存在虚焊、污染、氧化、润湿不足或金球成形异常。但剪切结果好，不代表整条线弧和第二焊点一定稳定。

焊点形貌：看成形质量和失效方向

焊点形貌能看到金球大小、压痕、偏移、鱼尾、颈部损伤、焊盘剥离、线弧不稳等信息。很多时候，形貌比单个数值更早暴露工艺窗口问题。

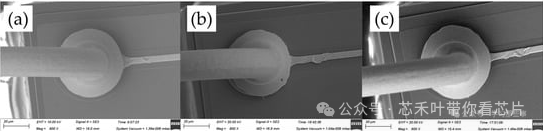

图1 一焊点形貌

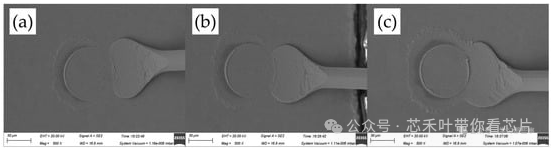

图2 二焊点形貌

简单说：

· 拉力回答：整条连接强不强

· 剪切回答：第一焊点界面好不好

· 形貌回答：成形过程稳不稳

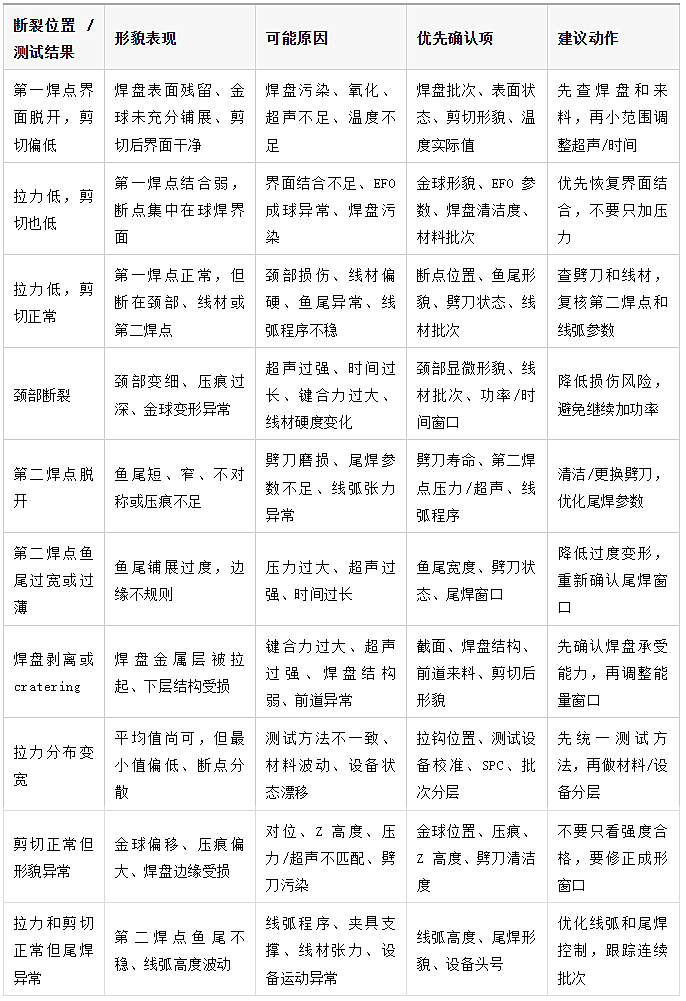

遇到拉力或剪切异常，建议按这个顺序看。

第一步，看断裂位置。

断在第一焊点、颈部、线材中部、第二焊点，代表不同方向。

第二步，看焊点形貌。

看金球是否偏心、压痕是否过大、鱼尾是否对称、焊盘是否有剥离、颈部是否有损伤。

第三步，核对参数窗口。

键合力、超声功率、键合时间、温度、EFO、线弧程序是否接近窗口边界。

第四步，确认材料和设备状态。

焊盘批次、线材批次、劈刀寿命、设备头号、加热台温度、夹具支撑和测试方法是否一致。

只有把这些信息放在一起，调参数才有方向。

如果拉力低、剪切也低，通常优先怀疑第一焊点界面问题，比如焊盘污染、氧化、温度不足、超声不足或金球成形不良。

如果拉力低、剪切正常，要重点看颈部、线弧和第二焊点。因为第一焊点界面可能没问题，异常发生在线材或尾焊位置。

如果拉力正常、剪切低，要警惕第一焊点存在边界风险。当前线弧可能还能通过拉力测试，但界面结合裕量不足，后续可靠性可能有隐患。

如果拉力和剪切都正常，但形貌异常，也不能忽略。比如金球偏移、鱼尾不对称、焊盘压伤，可能还没反映到强度数据，但已经说明工艺窗口不稳。

误区一：只看平均拉力，不看分布

平均值合格，不代表工艺稳定。最小值、标准差、断点分布和批次趋势更能说明窗口是否足够宽。

误区二：只调功率，不看焊盘污染

如果界面被污染或氧化，单纯加超声可能短期提高结合，但也可能带来颈部损伤或焊盘剥离。

误区三：只看首焊点，不看尾焊点

很多拉力异常来自第二焊点或线弧，而不是第一焊点。剪切结果正常时，更要回头看尾焊形貌。

误区四：剪切合格就认为没问题

剪切主要看第一焊点，不能覆盖颈部、线材、线弧和第二焊点。拉力和形貌仍然要一起看。

误区五：形貌异常但强度合格就放过

金球偏移、鱼尾不对称、压痕过深、焊盘边缘损伤，可能是窗口变窄的早期信号。

总结

引线键合剪切和拉力不能分开看。

拉力看整体连接强度，剪切看第一焊点界面，焊点形貌看成形质量和失效方向。判断异常时，先看断裂位置，再看焊点形貌，再核对参数窗口，最后确认材料批次和设备状态。

最实用的判断顺序是：拉力看断点，剪切看界面，形貌看窗口。
