一颗芯片如果只停留在硅片上，它只是电路；只有被封装之后，它才真正成为产品。

很多人谈半导体时，总习惯把注意力放在制程节点、晶体管数量和光刻机上。但如果把一整条存储芯片制造链条摊开来看，事情其实没那么简单：硅被制成晶圆，在晶圆上完成晶体管、电阻、电容等电路结构；随后每一个Die要先经过探针测试，被判定好坏；只有通过测试的Die，才会被切割、组装、封装成真正的芯片，然后进入最终测试与系统级验证环节。也就是说，从电路到产品，中间有一道无法绕开的关卡——封装。

在这个环节里，芯片不只是被“包起来”。它要解决四件事情：电连接、物理保护、散热能力以及功能扩展。同时，这个过程牵扯机械工程、电气工程、材料科学和化学等多种学科，并形成一个复杂的产业生态。真正的问题不是“有没有封装”，而是——封装决定了芯片到底能跑多快、能装多密、能活多久。

很多人以为封装只是外壳，其实封装才是芯片进入现实世界的接口。

一、芯片从硅到产品，中间隔着一道封装的门

在晶圆制造阶段，所有电子器件都被刻在硅片上，然后通过金属互连形成完整电路。但这时的电路仍然停留在晶圆表面，它还无法直接接入系统电路。

封装的第一件事，就是建立连接。

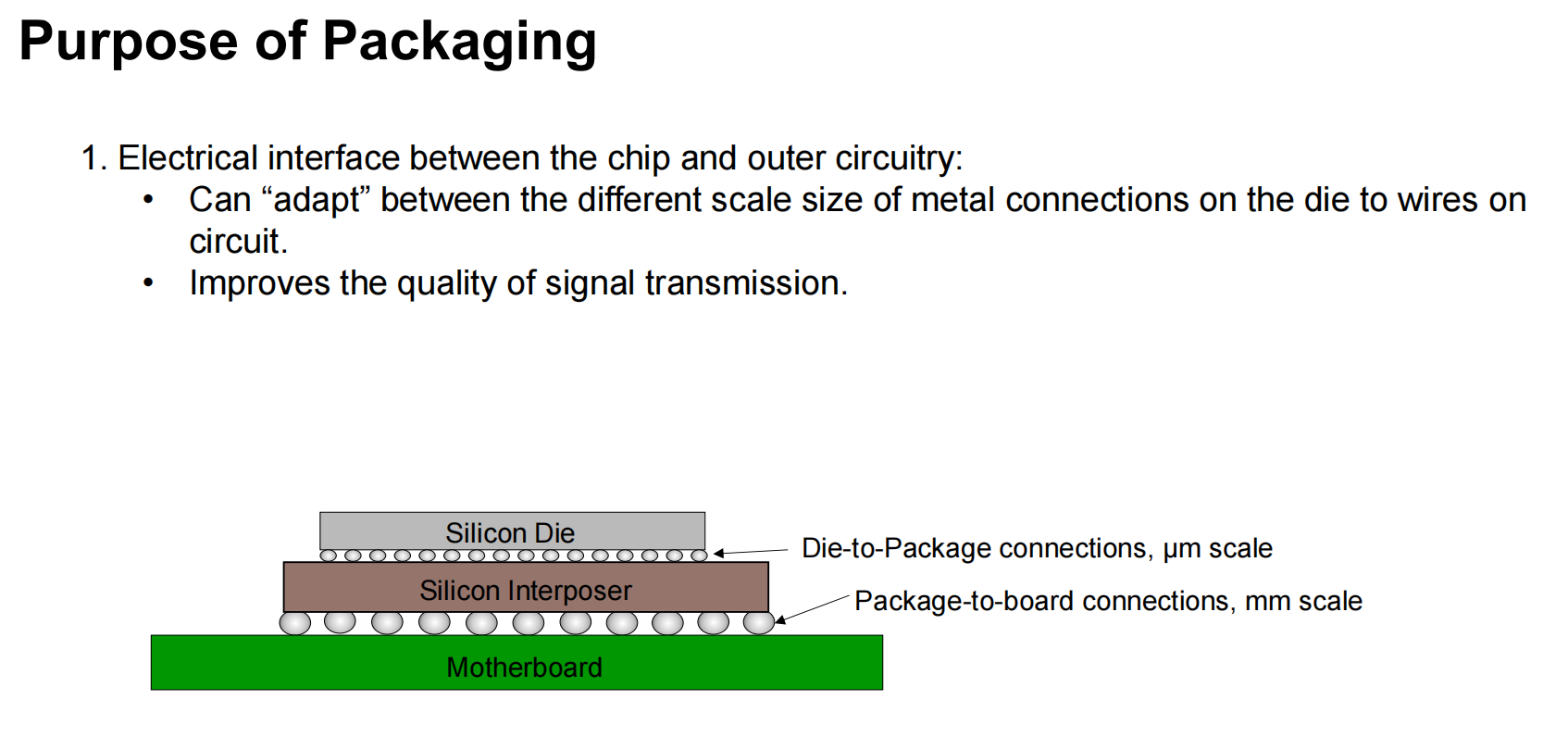

芯片上的金属连接点尺寸通常在微米级，而电路板上的连接尺寸则是毫米级。两者之间存在巨大的尺度差异。封装结构通过中介结构（如interposer）、金属走线以及焊球，把这种尺寸差距“适配”起来，让芯片能够与外部电路通信。

换句话说，封装本质上是一个尺度转换系统。

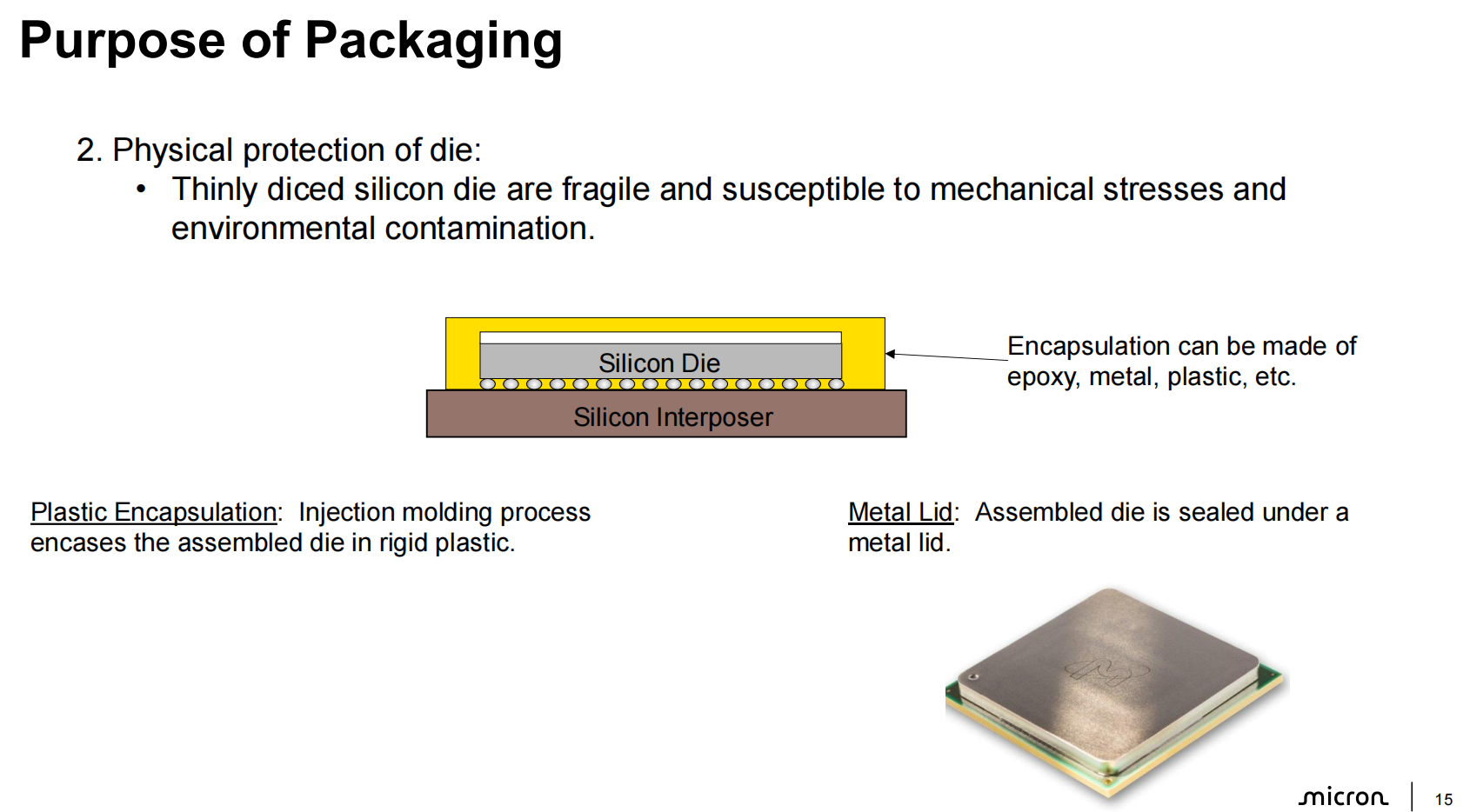

同时，封装还承担着物理保护的职责。被切割后的硅Die非常薄，非常脆弱，机械应力、湿气和污染都可能破坏电路。因此封装会使用塑料封装体、金属盖或者环氧材料，把芯片完全包裹起来。

没有封装保护，芯片甚至连运输和安装都无法完成。

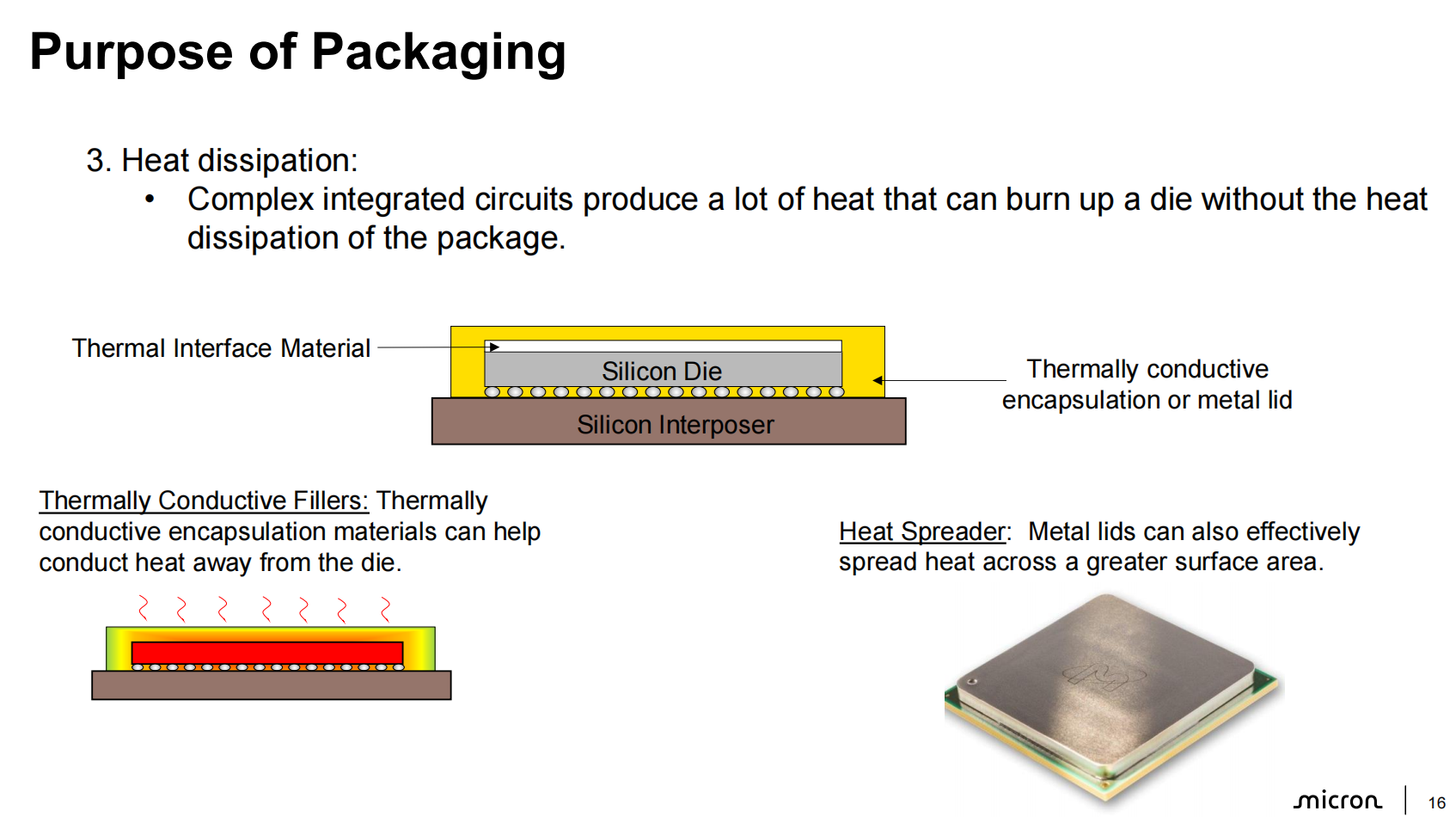

封装还承担另一个常被忽视的角色：热管理。

复杂的集成电路在工作时会产生大量热量，如果热量无法及时导出，芯片本身就会被烧毁。封装通过热扩散盖、导热材料以及热界面材料，把热量从芯片核心导向更大的散热面积。

芯片的算力来自晶体管，但芯片的寿命来自散热。

二、连接方式的选择，本质是成本与性能的对赌

在封装中，最关键的技术之一是Die与封装之间如何建立电连接。

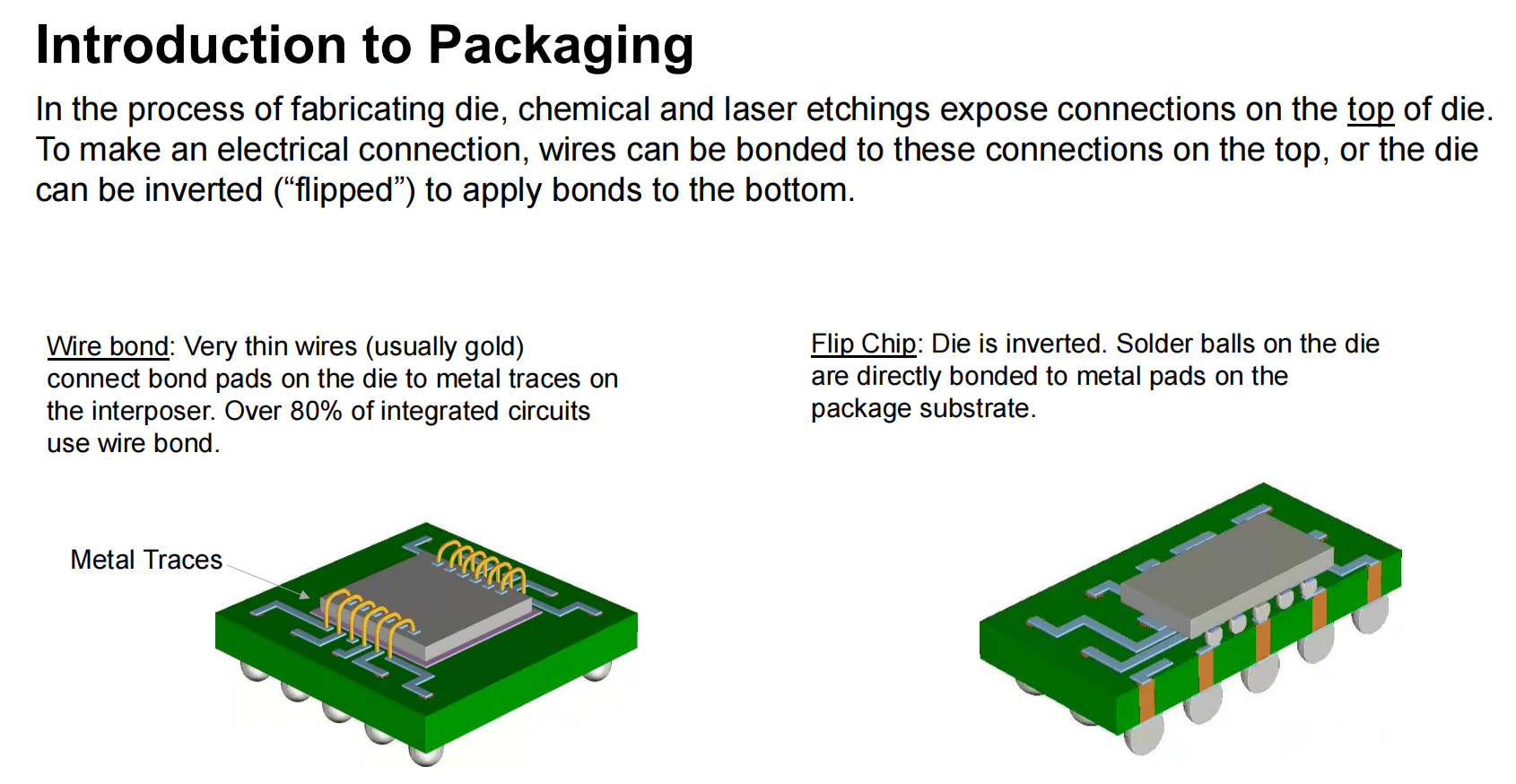

最常见的一种方式叫Wire Bond（线焊）。这种方式通过极细的金属线（通常是金线）把芯片焊盘连接到封装基板上。

这种方法有几个明显优势：

· 工艺成熟

· 成本较低

· 适应不同芯片尺寸

· 设计灵活

因此，在现实世界中，超过80%的集成电路仍然使用这种方式进行连接。

但线焊也有明显的限制。金属线越长，寄生电压损耗越大，信号速度也会变慢。同时，这种结构往往需要更大的封装体积。

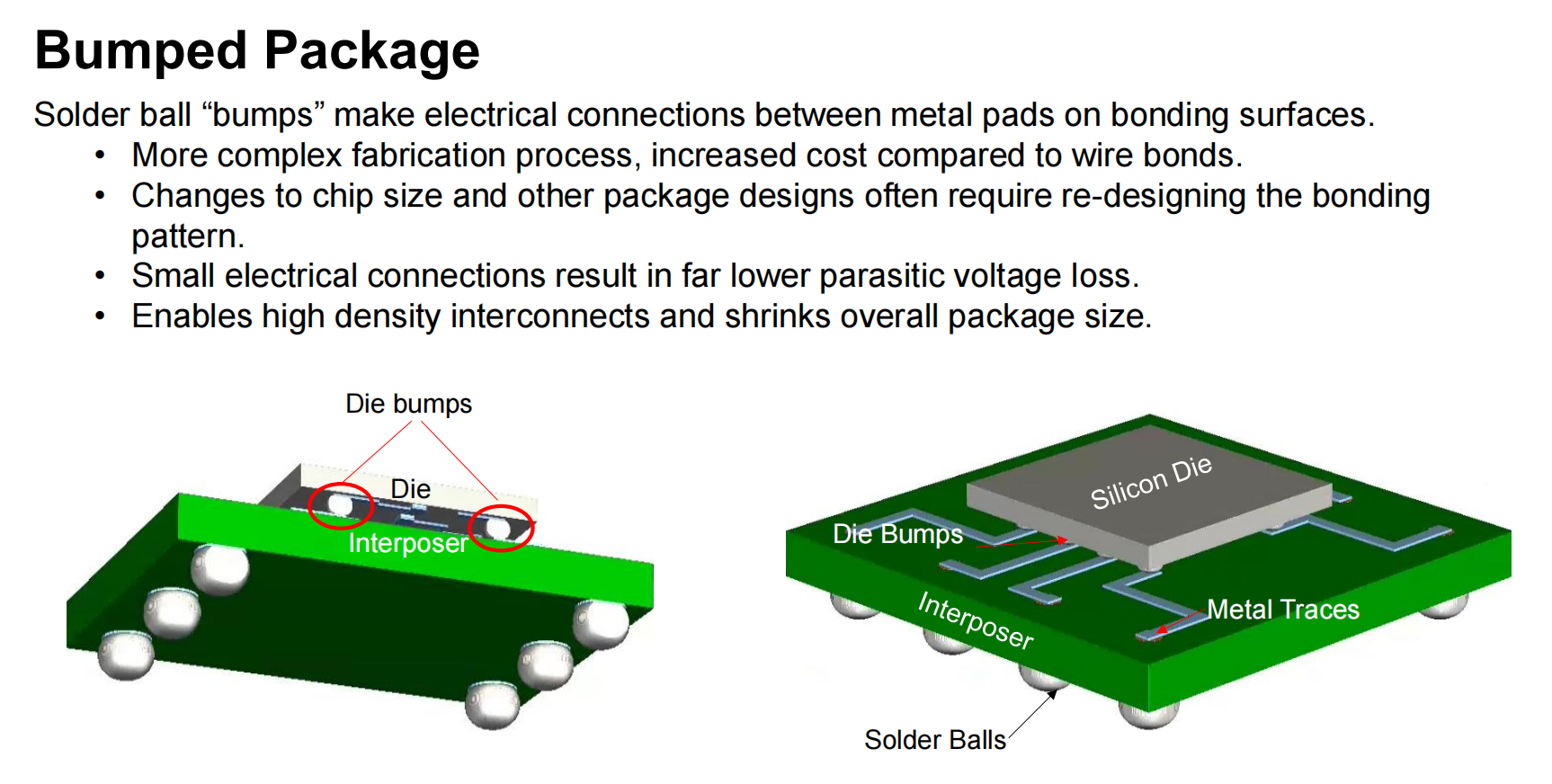

于是，另一种方案出现了——Flip Chip（倒装焊）。

在这种结构中，芯片会被“翻转”，通过焊球直接连接到封装基板。这种连接路径更短、电阻更小，因此能够实现更高密度的互连和更小的封装尺寸。

但代价也很明确：

· 工艺复杂

· 成本更高

· 设计需要重新匹配

封装技术从来不是“更先进就更好”，而是性能、成本和设计自由度之间的取舍。

三、当算力继续增长，封装开始承担系统角色

随着存储需求不断增加，仅仅把单个Die封装好已经不够了。

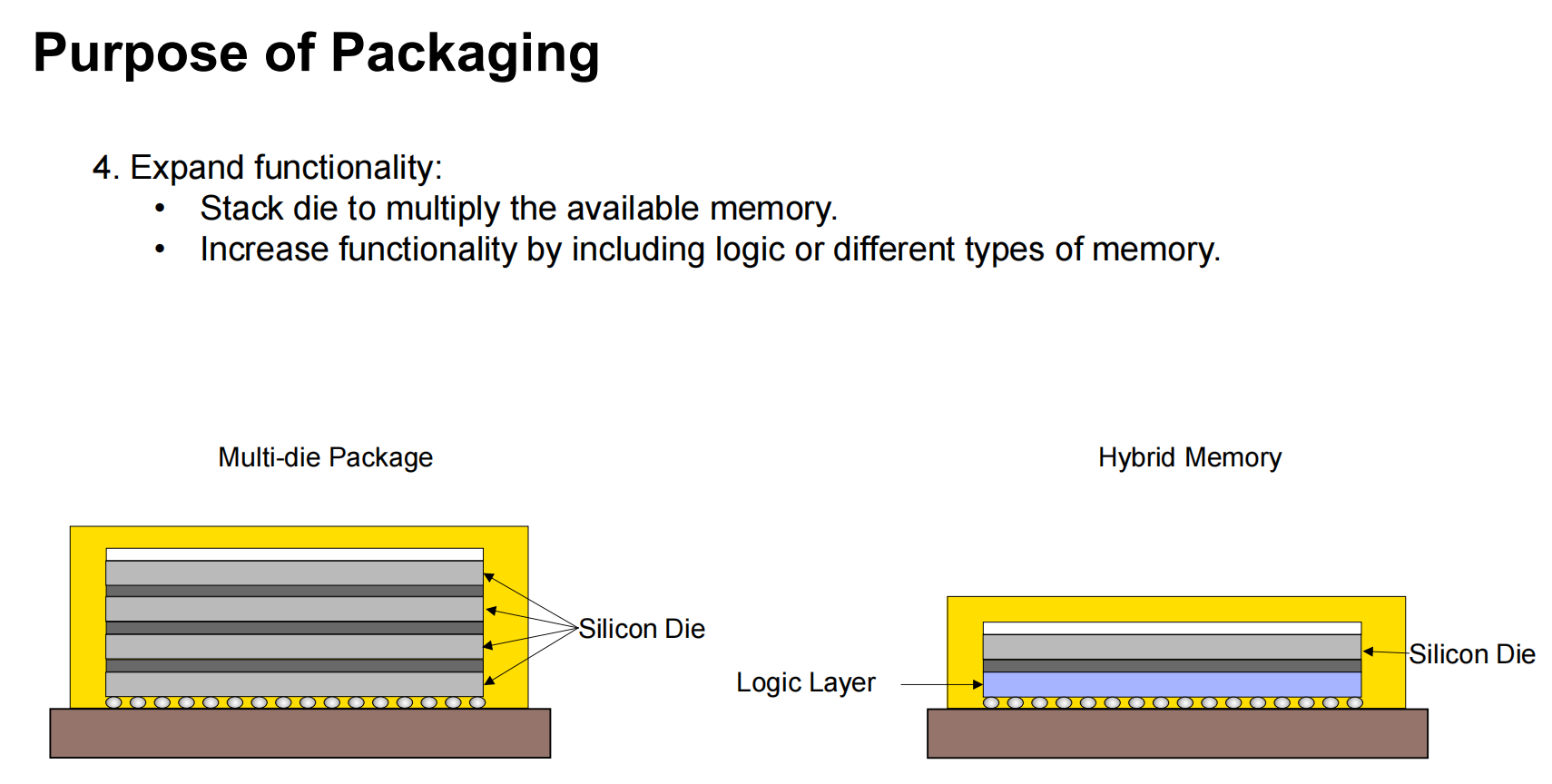

一种常见方法是Die堆叠。通过在封装中垂直叠加多个Die，可以显著增加容量。例如多个存储Die叠在一起，就能在同一个封装中实现更大的存储空间。

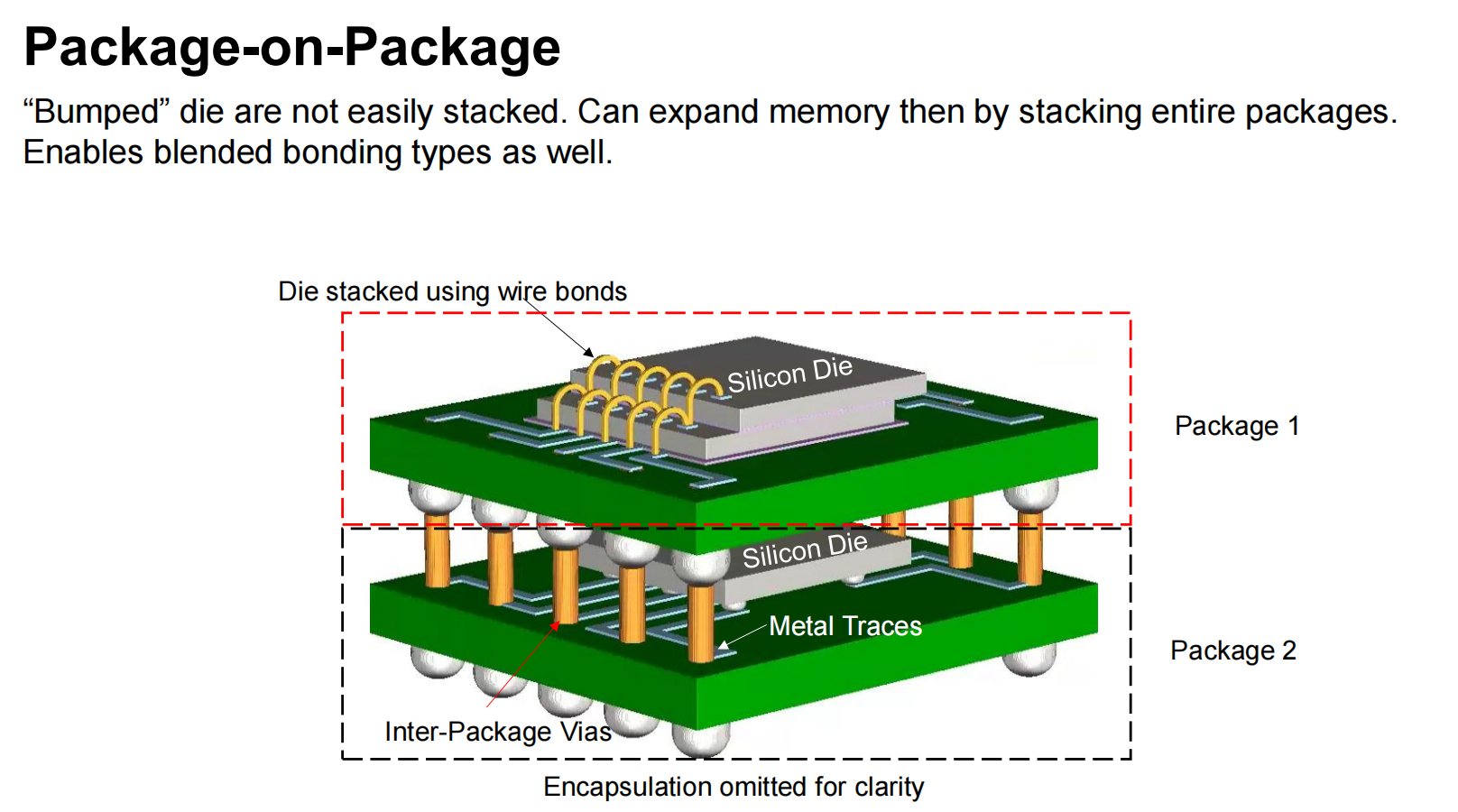

进一步的结构是Package-on-Package（PoP）。在这种方案中，不是只叠Die，而是直接叠封装。多个已经封装好的芯片模块通过互连结构堆叠在一起，从而形成更复杂的系统结构。

这种设计的意义不只是容量。它允许不同类型芯片被组合在同一个系统中，比如逻辑芯片与存储芯片共存。

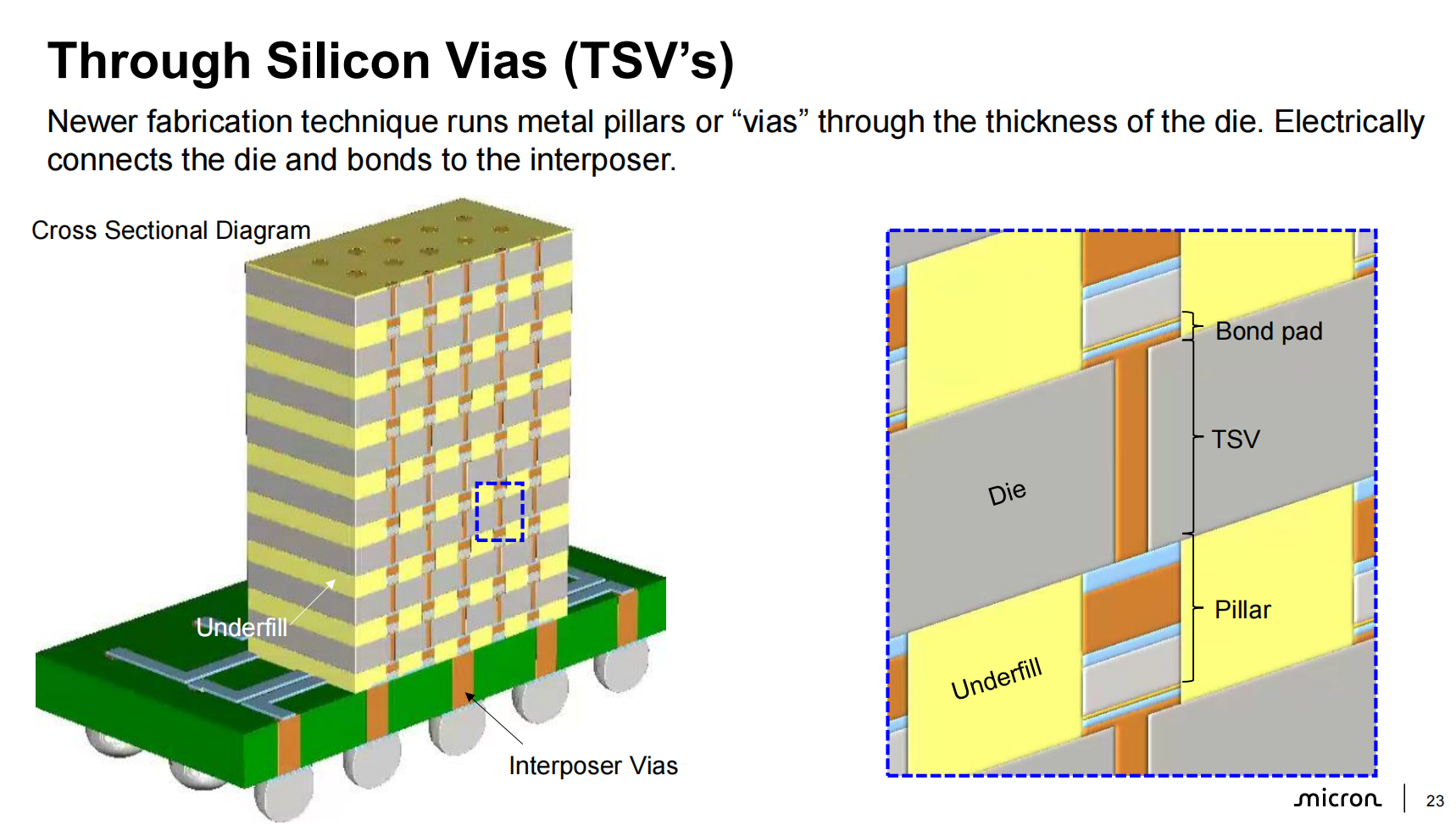

再往前一步，就是Through Silicon Via（TSV）技术。

TSV通过在硅片内部打通垂直金属通道，让信号可以直接穿过芯片，实现真正的3D互连。这种结构可以显著缩短信号路径，并提高互连密度。

当互连从平面走向三维，封装就不再是“外壳”，而开始变成系统架构的一部分。

四、封装密度的提升，本质是系统复杂度的爆炸

如果把时间轴拉长，可以看到封装技术在持续升级。

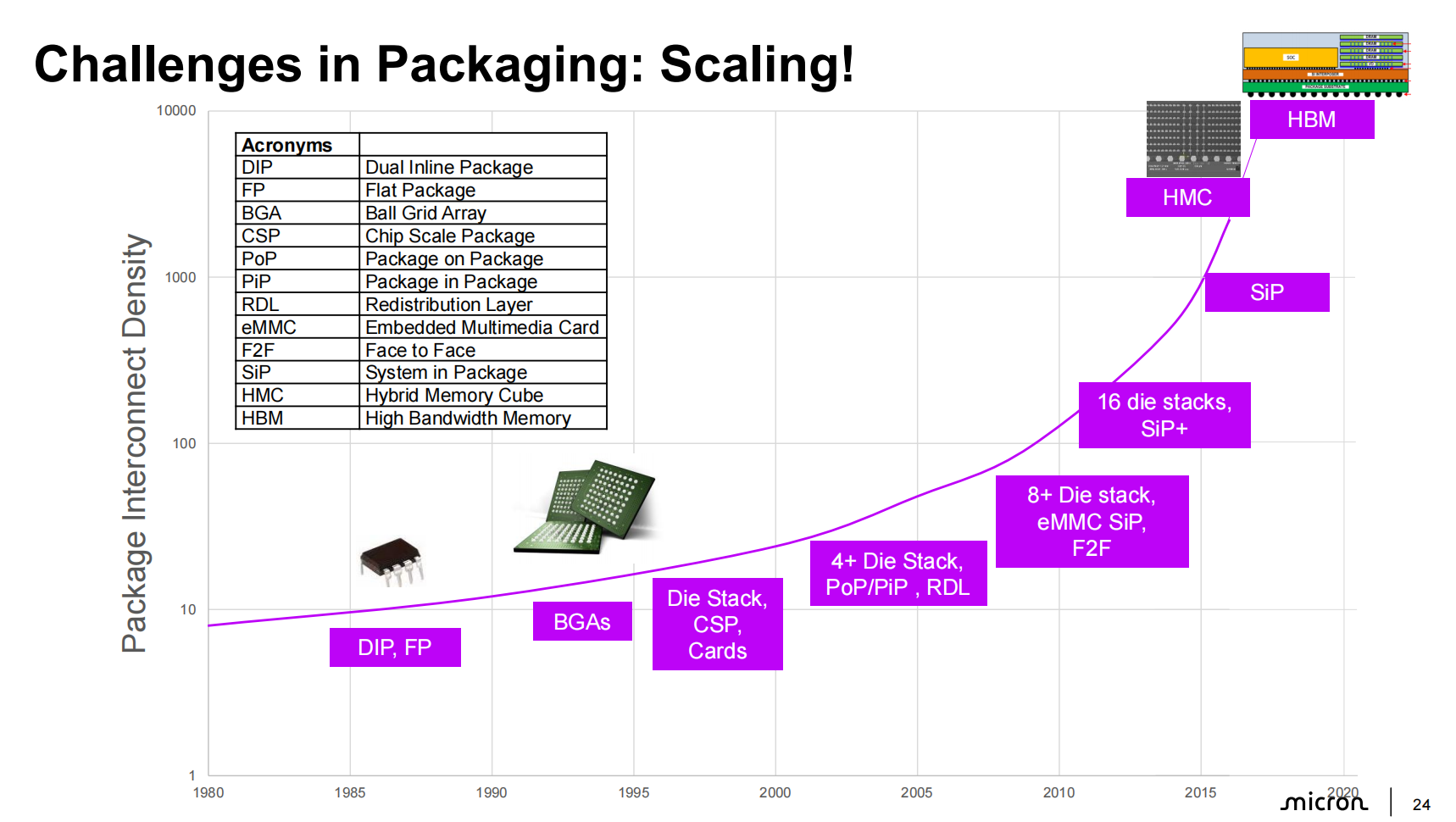

早期的封装结构，如DIP或简单的扁平封装，连接密度很低。随着需求增长，封装逐渐演进到BGA、CSP，再到多Die堆叠。

再后来，封装内部开始出现：

· 4层以上Die堆叠

· Package-on-Package结构

· 系统级封装（SiP）

· 3D堆叠技术

封装内部的互连密度，从几十个连接点，增长到数千甚至更多。

这意味着封装工程本身也越来越复杂。

设计团队不仅要考虑电气性能，还要同时解决机械应力、材料兼容、散热路径以及制造容差问题。

当芯片继续微缩时，真正变难的往往不是晶体管，而是把它们装在一起。

五、封装设计最终要接受现实的验证

再复杂的封装设计，如果只停留在仿真里，都只是理论。

因此在开发过程中，封装必须经过大量热模拟与实验验证。

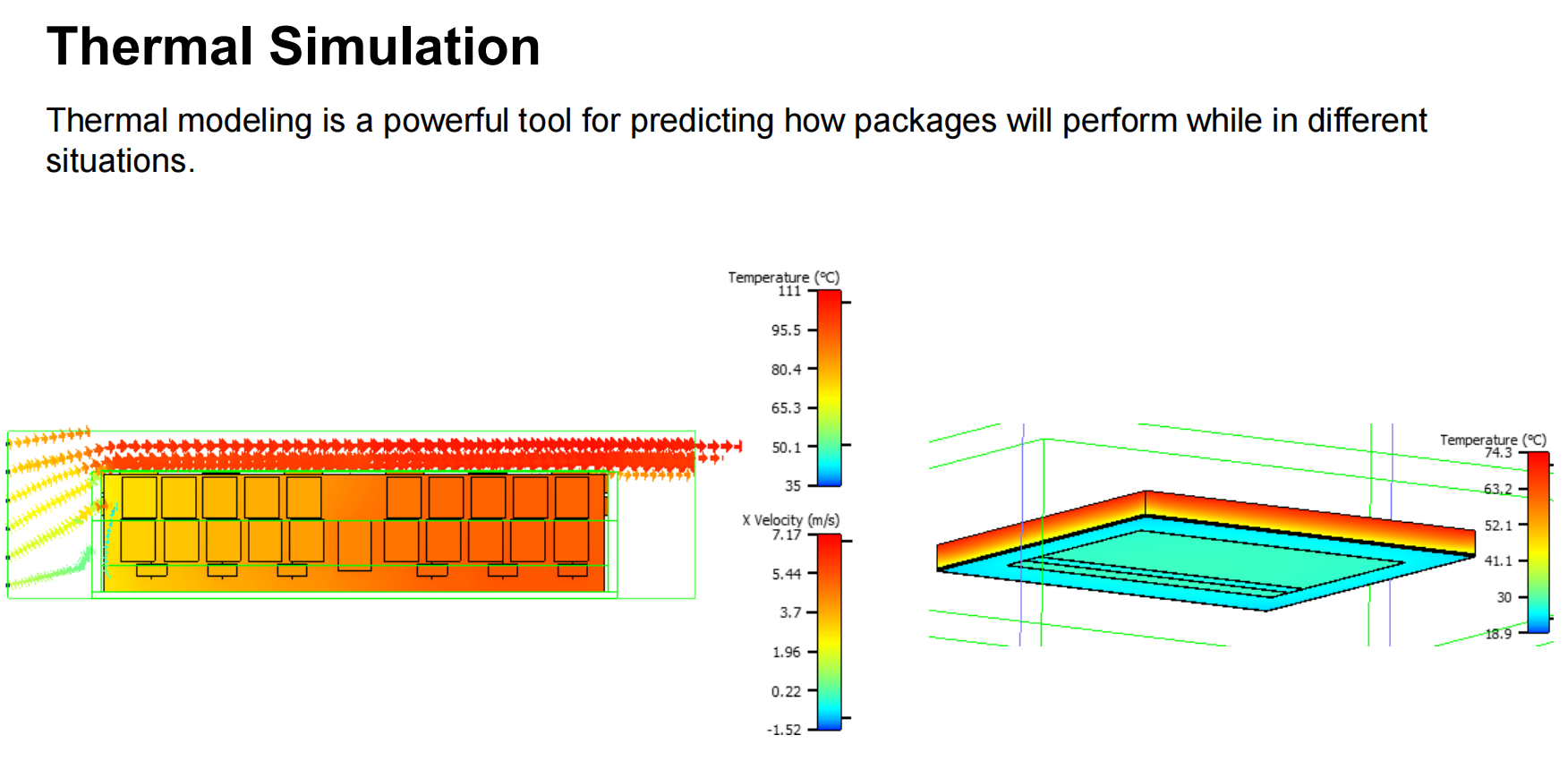

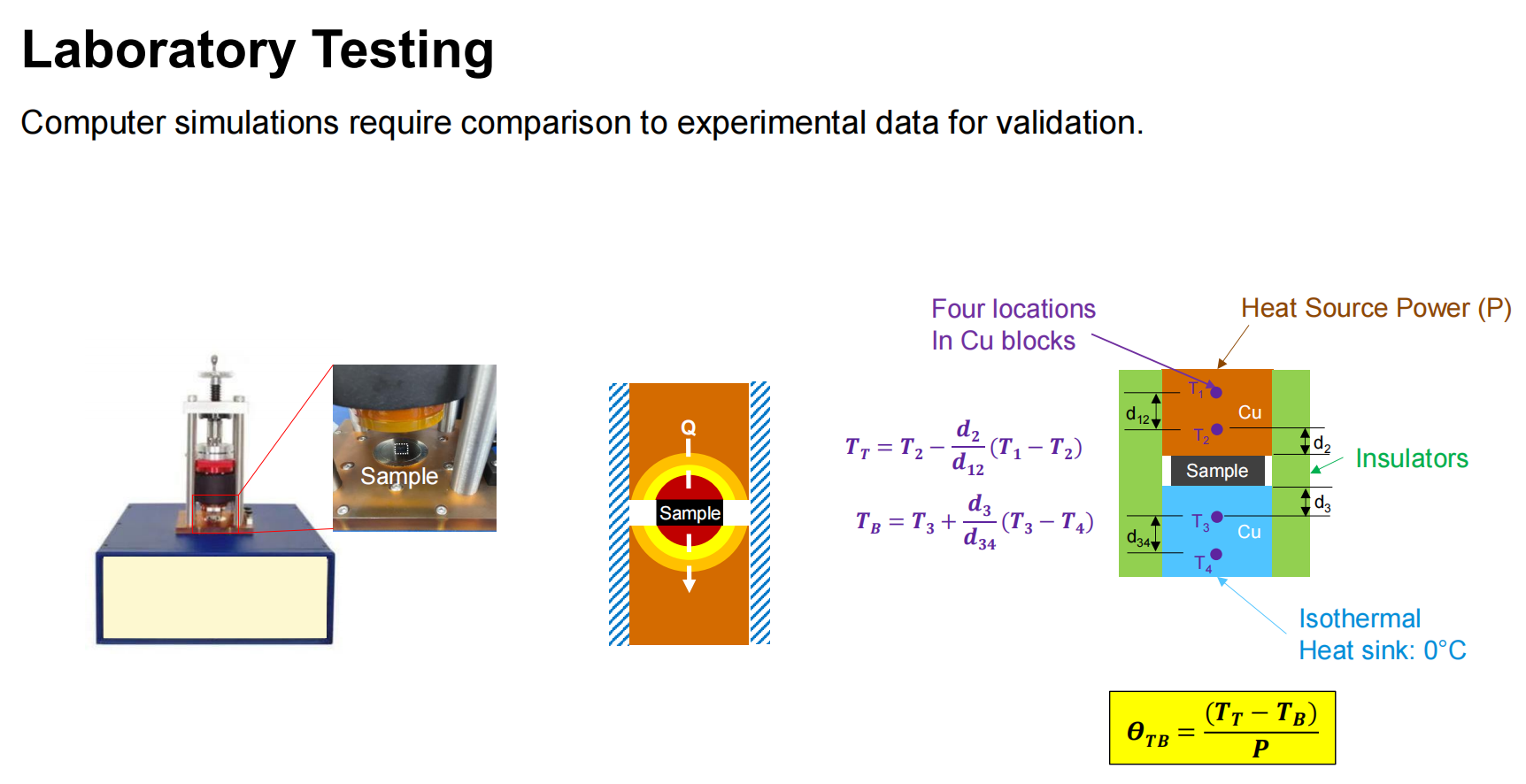

工程团队会先通过热模拟预测封装在不同工作条件下的温度分布。随后，通过实验平台验证这些模型，例如通过加热芯片、监测多个温度点，并计算热阻参数。

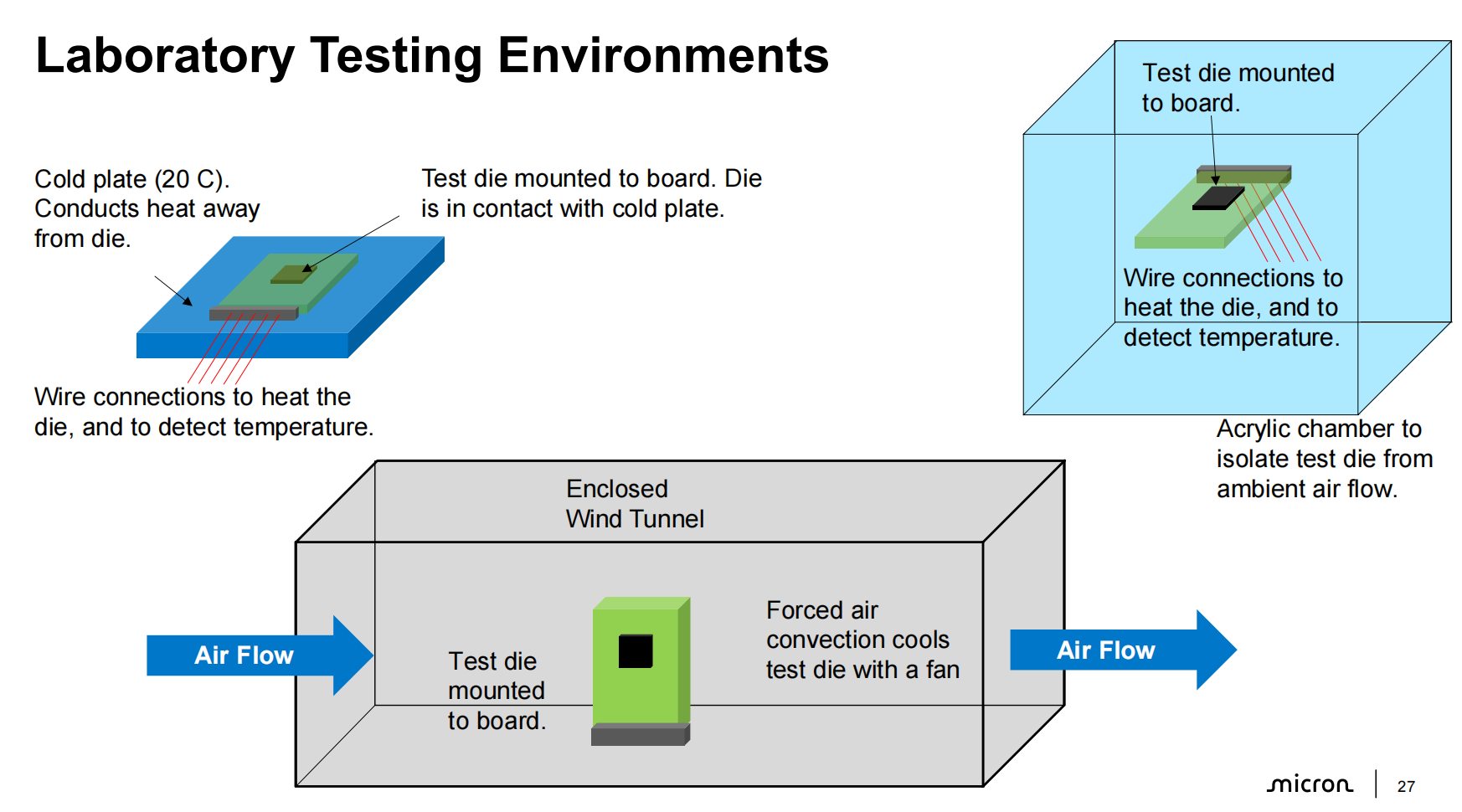

测试环境也会尽量模拟真实工作条件，例如：

· 冷板散热测试

· 强制空气对流测试

· 封闭气流环境测试

这些实验的目的只有一个：确认封装结构是否真的能把热量带走。

芯片设计可以在EDA里完成，但封装设计最终必须接受热和物理世界的考验。

结尾

半导体行业常常把焦点放在晶圆厂，但真正让芯片进入现实世界的，是封装。

封装连接芯片与电路、保护脆弱的硅Die、把热量导出，并且不断扩展系统功能。从线焊到倒装焊，从Die堆叠到TSV，从简单封装到系统级封装，封装的角色正在不断扩大。

当晶体管继续缩小、算力继续增长，芯片的极限往往不再由晶圆决定，而是由封装结构决定。

在半导体世界里，真正的终局不是“谁能做出最小的晶体管”，而是“谁能把越来越多的晶体管安全地装在一起”。
