计算的中心正在从“单机性能”转向“系统效率”。当摩尔定律的红利趋缓、能耗约束加剧、终端形态多样化，半导体产业迎来从晶体管竞争到系统整合竞争的结构性转折。智能手机、物联网设备、车载系统与工业控制等新兴场景，要求芯片在功耗、体积与成本之间实现动态平衡。

在这一背景下，System on Chip（SoC） 成为时代的技术答案。它通过在单一硅片上集成处理器、存储、外设与通信模块，将原本分散的系统功能封装为一个“片上计算平台”。SoC 不仅带来了性能与能效的倍增，也重塑了电子系统的设计逻辑与产业分工。

从 Arm 架构的普及到可编程 SoC（PSoC）的崛起，从移动端集成到异构计算平台，“从系统到硅” 已成为行业的主旋律。SoC 设计正演化为软硬件协同、IP 模块复用与平台化创新的复合工程，其复杂度与战略价值远超以往任何单芯片设计。

正如报告所揭示的那样，SoC 不只是技术集成的结果，更是经济效率与创新速度博弈下的产业共识。它让算力贴近应用，让系统融于硅片——成为后 PC 时代智能世界的底层引擎。

一、背景与动因：从后PC时代到片上集成的必然演进

当计算进入后PC时代，信息终端的形态与需求发生了根本转向。传统桌面计算机不再是算力的唯一载体，智能手机、平板电脑、可穿戴设备、车载系统与工业自动化终端迅速崛起。计算开始向“场景驱动”迁移——性能不再以GHz为唯一尺度，而以功耗、成本与系统尺寸为核心竞争指标。

这场迁移重塑了芯片设计的目标函数。频率增长的红利早已触顶，摩尔定律在晶体管层面继续前行，但系统层面的“性能/功耗/成本”三角成为设计焦点。芯片厂商与系统公司意识到：未来的竞争，不在晶体管数量，而在系统整合效率。这正是SoC（System on Chip）概念诞生的根本逻辑。

与此同时，设计复杂度的激增带来了“生产率鸿沟”——晶体管规模每18个月翻倍，而设计团队的生产效率增长却远不及此。传统自下而上的设计流程被彻底颠覆，行业开始从四个维度突破这一瓶颈：

1.抽象化：用高层建模与系统级设计（ESL）取代底层逻辑堆叠；

2.自动化：借助EDA工具在架构、验证与布线层面实现智能化生成；

3.复用化：IP核复用成为设计的核心资产；

4.标准化：通过SoC平台与接口标准，降低系统集成成本。

SoC的兴起，不只是技术路径的自然延伸，更是经济效率与系统复杂度博弈的平衡结果。在功耗、成本、空间三者的约束下，将完整系统功能封装到单芯片成为必然。“从系统到硅”的设计哲学由此确立，拉开了现代电子产业从模块化走向片上集成的序幕。

二、SoC基础：定义与架构组成

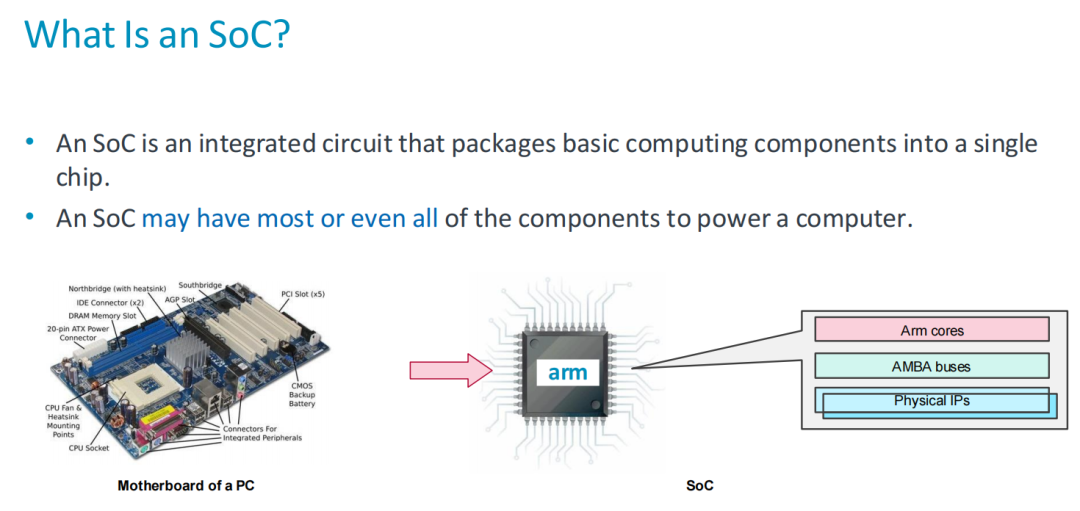

SoC，全称 System on Chip，直译为“片上系统”。其核心思想，是将传统上分布于主板各个芯片中的计算、存储与控制功能，全部集成到一枚硅片之上。换言之，SoC 并非单纯的高集成芯片，而是一台“缩微化计算机”——具备处理器、存储、外设、通信接口等系统级功能，可独立运行完整的操作系统。

在功能结构上，一个标准的 SoC 通常由三大部分组成：

1.请求者（Master）：包括 CPU、DSP 或 GPU 等核心处理单元，承担计算与控制逻辑；

2.外设（Peripherals）：涵盖存储控制器、定时器、通信接口（如UART、SPI、I²C、USB）等；

3.系统总线（Interconnect）：连接各功能模块，统一协议与数据通路。

在这一体系下，SoC 的架构不再是“处理器为中心”，而演化为“系统为中心”。不同功能模块通过标准化总线（如 AMBA、AXI）实现数据共享与任务调度，CPU 成为系统的协调核心而非唯一算力源。随着应用复杂度上升，现代 SoC 已将多核处理器、GPU、DSP、AI 加速单元、通信模组等全部集成其中，构成高度异构的片上生态。

这一架构逻辑的背后，是“系统整合能力”的竞争。SoC 不仅仅是电路集成的结果，更是系统架构与硬件实现的深度融合。它要求设计者在体系结构、硬件逻辑与软件驱动之间找到最优平衡，使得芯片在能耗、性能与面积（PPA）维度达到系统最优。

可以说，SoC 是系统工程与微电子技术交汇的产物。它既延续了通用计算的灵活性，又具备定制化硬件的极致效率，为智能终端、车载电子、网络通信和工业控制等多领域提供了统一的硬件基础。

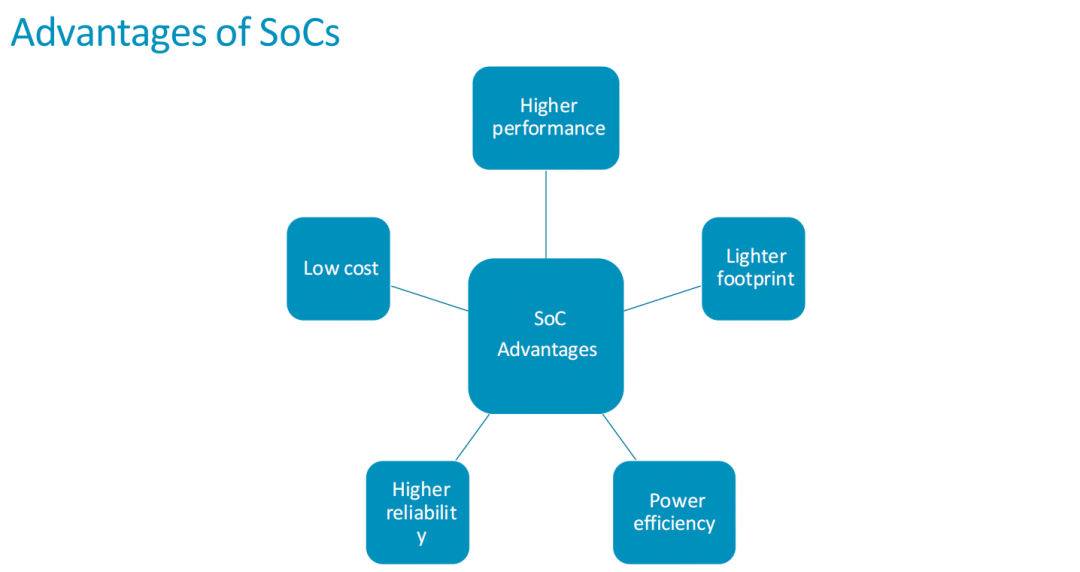

三、优势与局限：性能、能效与复杂度的权衡

SoC 的价值，在于它将系统级功能浓缩至单一芯片，使性能、能耗与成本之间达到前所未有的平衡。它不是简单的“更小”，而是“更完整、更高效”。

性能与能效的双重提升
得益于片上集成，SoC 各功能单元通过高速总线直接互联，数据传输延迟显著降低；同时，信号在芯片内部传输，相较传统多芯片方案大幅减少功耗损失。结果是：性能提升与功耗优化形成正向叠加。在移动计算、车载电子与嵌入式智能等场景中，SoC 已成为实现“高算力、低功耗”目标的最佳路径。

系统可靠性与成本优化
高集成度不仅减少外部连线与焊点，也降低了机械与电气失效风险。对于整机厂商而言，SoC 方案意味着更少的BOM项、更低的PCB复杂度与装配成本。“一枚芯片替代一块主板”，让电子系统的供应链结构被根本重塑。量产效应进一步放大其成本优势，使得 SoC 成为消费电子与汽车电子的主流架构。

轻量化设计与产品化效率
从产品工程角度看，SoC 的高集成意味着更小的体积、更低的散热需求与更简单的外围电路。对于终端制造商而言，这种“系统即芯片”的形态，使得新产品设计周期显著缩短。在同一平台上复用架构、替换外设，即可快速孵化多个型号，这正是智能终端迭代速度加快的技术底层。

然而，集成的另一面是牺牲灵活性。SoC 的硬件逻辑在流片后几乎无法修改，若应用需求变化，只能通过重新设计或选型来应对。这使其在通用计算或快速迭代的场景下存在局限。同时，SoC 设计流程复杂、验证成本高，对系统架构、EDA 工具链与软件适配能力要求极高。

因此，SoC 的本质是一场“复杂度换能效”的交易。它以高度专业化换取性能与功耗最优，却也以灵活性和开发周期为代价。这一矛盾，正推动可编程 SoC（PSoC）与平台化架构的兴起，为行业在定制与通用之间寻找新的平衡点。

四、SoC 与 CPU / MCU 对比：能力边界与应用定位

在计算架构的谱系中，CPU、MCU 与 SoC 既一脉相承，又各具边界。它们的差异，不仅体现在算力规格，更在于系统完备性与应用定位的根本不同。

CPU：通用计算的核心，但系统依附性强
中央处理器（CPU）承担通用计算任务，强调指令集兼容与运算效率。其设计目标是灵活与开放，能支持多种操作系统与复杂应用。但CPU仅提供“计算核心”，缺乏片上外设与系统支持模块，必须依赖外部存储器、I/O 控制器及主板架构来构建完整系统。这使其在嵌入式或空间受限场景下显得笨重。

MCU：控制导向的极简系统
微控制器（MCU）是另一端的极致——一颗低成本、低功耗、功能固定的“片上微型控制计算机”。它通常集成单核CPU、小容量存储器和少量外设，主要执行实时控制或定点逻辑任务，如家电控制、传感器管理、工业执行单元等。MCU 的优势在于成本低、启动快、功耗极小，但计算能力和系统扩展性有限。

SoC：系统级整合的中枢平台
介于两者之间的，是系统级芯片（SoC）。它不仅拥有多核CPU、GPU、DSP等算力核心，还在同一芯片上整合了内存控制器、外设接口、图形与通信模块，使芯片本身即可运行完整操作系统（如 Android、Linux）并支持多任务处理。

SoC 的计算与控制单元协同运行，具备“通用CPU的灵活性 + MCU的低功耗与集成度”。它不仅能驱动智能手机与车载娱乐系统，也能支持 AI 推理、边缘计算与工业网关等多任务场景。换言之，CPU 代表运算逻辑的核心，MCU代表控制的极简，而SoC代表系统的完整。

应用分层清晰：从桌面到边缘的芯片矩阵

·CPU → 服务器与桌面计算，强调算力、兼容性与扩展性；

·MCU → 终端控制与IoT节点，追求成本与实时性；

·SoC → 移动、车载与智能终端，兼顾能效、系统完备性与多媒体性能。

从这个角度看，SoC 并非“更强的CPU”，而是“可自我运行的系统平台”。它代表着从计算单元向系统引擎的范式跃迁。

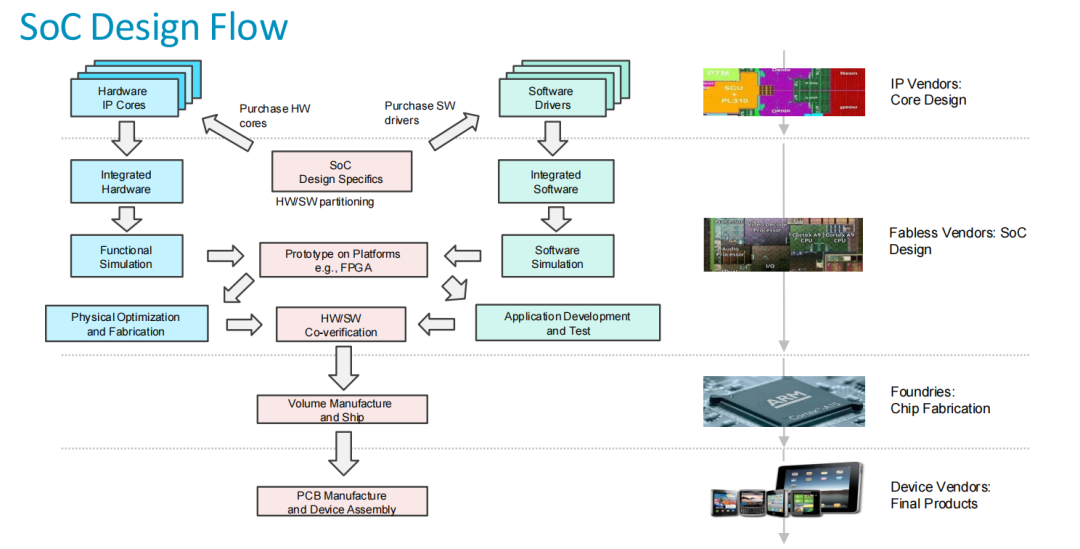

五、设计流程与产业链分工：从系统到硅的全栈协同

SoC 的设计，不只是电路工程，更是一场“系统到硅”的全栈协同工程。其复杂度远超传统单芯片开发，需要软硬件协同、IP 复用、EDA 工具与制造生态的深度配合。整个流程可分为八个关键阶段：

1.硬件/软件划分（HW/SW Partitioning）
设计团队首先在系统层面定义功能需求，并决定哪些功能由硬件实现、哪些由软件承担。合理划分决定了SoC的成本与性能边界。

2.IP 与驱动采购（IP & Driver Acquisition）
SoC开发的核心资产是可复用IP核，包括CPU、DSP、存储控制器、接口协议等。设计方通过授权或采购获得IP，并同时匹配对应的软件驱动程序。

3.硬件与软件集成（Integration）
不同IP模块被整合进统一架构，通过系统总线（如AXI、AHB）实现互联。此阶段需同步开发驱动、中间件与基础固件，以确保软硬件在架构层面对齐。

4.系统仿真与功能验证（Simulation & Verification）
在物理实现前，设计需通过仿真平台验证功能正确性与性能达标。EDA 工具在此阶段发挥核心作用，用以发现架构缺陷与时序冲突。

5.FPGA 原型验证（Prototyping）
设计团队通常先在 FPGA 平台上实现系统原型，以进行快速验证和早期软件开发。这是SoC设计“先行试装”的关键步骤，可显著降低流片风险。

6.物理实现与流片（Physical Design & Tape-out）
经验证后的设计进入物理布局与布线阶段，再进行功耗优化与时序收敛。最终生成GDS文件，交由晶圆代工厂进行流片生产。

7.应用开发与系统测试（Application & Validation）
流片后的芯片需进行系统级测试，包括软件适配、驱动调试与应用验证。此阶段也是发现功耗或性能瓶颈的最后机会。

8.量产与装配（Mass Production & Packaging）
通过封装、测试与最终装配，SoC 才正式进入市场。此环节决定产品良率与成本控制水平。

整个流程是一条典型的跨学科价值链。从系统架构师到EDA工程师，从软件开发到物理实现，每一环都决定最终芯片的商业可行性。任何环节失误，都可能导致项目延误或流片失败。

在这一链条中，行业形成了高度专业化的分工体系：

·IP供应商（IP Vendor）：提供CPU内核、接口模块、存储控制器等可授权IP；

·无厂设计公司（Fabless）：负责SoC系统设计、集成与验证；

·晶圆代工厂（Foundry）：提供工艺制造服务，如台积电、三星；

·整机制造商（OEM/ODM）：基于SoC进行系统开发、封装与产品化。

这种分工让SoC产业具备高度协同效率——一枚芯片的成功，是设计、工具、制造与生态的集体胜利。

六、可编程 SoC（PSoC）：灵活性与上市速度的再平衡

在传统 SoC 模式中，一旦芯片完成流片，硬件逻辑便几乎无法更改。这种刚性在快速迭代与中小批量市场中成为瓶颈。可编程 SoC（PSoC）的出现，为“高集成 + 可重构”提供了新的折中方案。

PSoC 的核心思想是：在片上系统中引入可编程逻辑单元（PL），通过软硬结合实现灵活配置。它既保持 SoC 的集成度与能效，又赋予设计者后期定制与升级的空间。

两种实现路径，通向同一目标

1.软核处理器 + 片上互连（Soft-core on FPGA）：
在 FPGA 中通过逻辑单元实现可配置 CPU（如软核 ARM、MicroBlaze），所有功能模块均可按需定制，灵活性最高。

2.硬核处理器 + AXI 互连可编程逻辑（Hard-core + PL）：
将物理CPU（如 ARM Cortex-A9）与 FPGA 逻辑区集成在同一芯片内，两者通过 AXI 总线连接，实现计算与控制的高速耦合。

无论采用哪种路径，PSoC 的价值都指向同一个目标——以硬件的可编程性，化解 ASIC SoC 的刚性约束。对于需要频繁更新算法或协议的场景（如 AI 推理、通信基带、图像处理等），这种架构能够在不重新流片的前提下完成功能升级。

灵活性与商业节奏的再平衡
PSoC 的设计成本高于传统 MCU，却远低于定制 SoC。在中小批量或多样化市场中，它以“准定制”的方式缩短开发周期，避免长期投资风险。报告指出，PSoC 在“低至中等产量、需快速上市”的场景中具备显著优势。

架构融合：PS + PL 的协同系统
以典型的 ARM + FPGA 架构为例，PSoC 将 Processing System（PS） 与 Programmable Logic（PL） 通过 AXI 总线连接。PS 端负责通用计算与系统控制，PL 端则承担可定制加速或接口任务。

            这种结构不仅实现数据流的高速耦合，还允许硬件功能在软件层实时重构。正因如此，PSoC 成为嵌入式 AI、工业自动化与智能网关等领域的理想底座。

            PSoC 是“灵活性与集成度之间的平衡艺术”：它让硬件像软件一样可迭代，让系统设计重回主动。

七、典型平台与案例：Zynq-7000 与移动 SoC 生态

Zynq-7000：PS + PL 融合的标杆平台
Xilinx Zynq-7000 系列是可编程 SoC 的典型代表，其架构由双核 ARM Cortex-A9 处理系统（PS）与可编程逻辑（PL）构成，两者通过 AXI 总线紧密互联【】。
PS 侧集成片上内存控制器、DMA、加密引擎、定时器及多种通信接口（SPI、I²C、CAN、GigE 等），能运行 Linux 或 RTOS 系统；PL 侧则允许用户在 FPGA 结构中灵活定义硬件加速器或自定义 I/O。

          这种架构实现了通用计算与硬件定制的无缝协同——在同一芯片上既可执行高层操作系统，又可按需扩展底层逻辑。

          Zynq-7000 广泛应用于图像处理、工业控制、无人机与嵌入式 AI 推理等领域，被业界视为“系统级异构集成”的里程碑产品。它展示了 PSoC 如何将硬件灵活性转化为商业敏捷性。

移动 SoC：Arm 生态的规模化延展
若 Zynq 代表灵活性的极致，移动 SoC 则代表规模化集成的巅峰。智能手机的能效约束与多媒体需求共同推动了 Arm 架构的全面占领。移动 SoC 通常集成多核 CPU、 GPU、 AI 引擎、 ISP、 调制解调器及电源管理单元，在不到 100 平方毫米的硅片上实现完整计算平台。

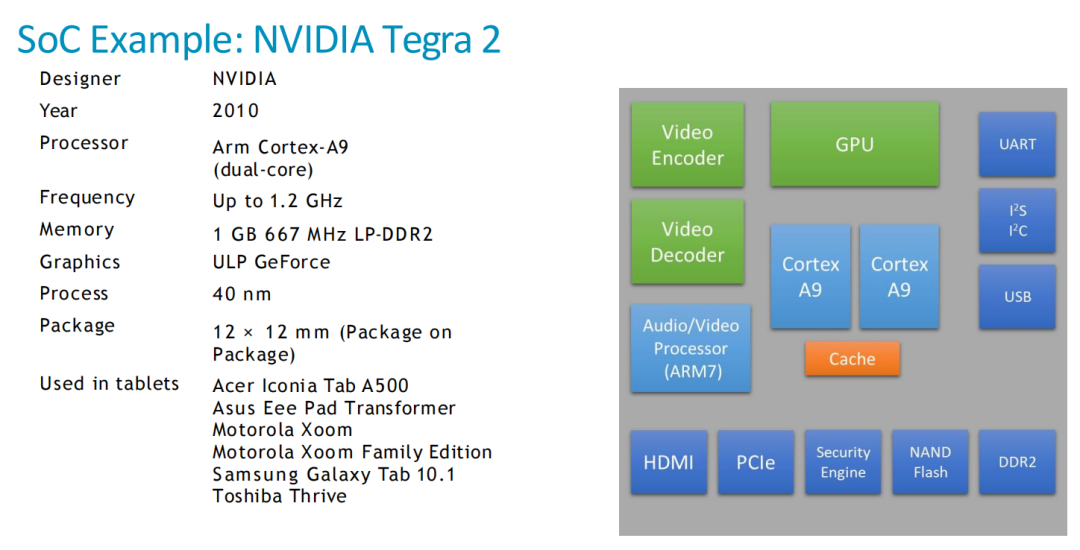

以 NVIDIA Tegra 2 为例：它采用双核 Cortex-A9 处理器，主频 1.2 GHz，配备 LP-DDR2 内存控制器、超低功耗 ULP GeForce GPU 及 40 nm 工艺。这一架构将图形与计算性能提升至笔电级水准，却维持手机级功耗，为后续移动 SoC （如 Snapdragon、Exynos）奠定了技术路径。

           移动 SoC 的成功不止源于制程演进，更得益于 Arm 生态的协同机制：IP 授权、标准总线、统一工具链与操作系统适配，共同构建出开放且快速迭代的产业网络。“一套 IP 生态，驱动万亿终端”，成为 Arm 体系的竞争壁垒。

从定制到平台：SoC 生态的演化逻辑
无论是 Zynq 这种可编程 SoC，还是 Tegra 代表的移动 SoC，都指向同一趋势——从单芯片创新转向平台化竞争。前者以灵活性驱动多样化，后者以规模化赢得成本与生态优势。二者合力定义了当代半导体的双极路径：

·PSoC 满足小批量、高定制、高算法更新需求；

·移动 SoC 支撑大规模、高集成、低成本市场。

这两种模式共同说明：SoC 不再只是芯片设计范式，更是一种产业组织形式。它连接了 IP 、 EDA 、 制造与软件生态，使半导体产业的价值创造从“晶体管竞赛”走向“系统生态竞赛”。
